对于小白来说，想要自己组装一台电脑主机，若没有学习一点点硬件知识和电脑组装经验，无疑是无从下手的。虽然在装机之家购买的电脑主机提供免费的装机服务，不过考虑一些用户在装机之家购买电脑配件而想要自己体验组装电脑乐趣的朋友，故此晓龙写了一篇非常详细的电脑组装教程，我们只需要跟着装机教程步骤一步一步学习并实践，那么很快就可以将这些电脑配件组装成一台完整的电脑主机。那么自己如何组装电脑主机？下面装机之家晓龙分享一下diy电脑组装教程图解详细步骤+装机心得，需要说明的是，装机还是需要一定的动手能力的，如果看了这篇装机教程你还不会安装的，那么建议你放弃自己装机吧，让专业的人干专业的事。
diy电脑组装教程图解详细步骤+装机心得

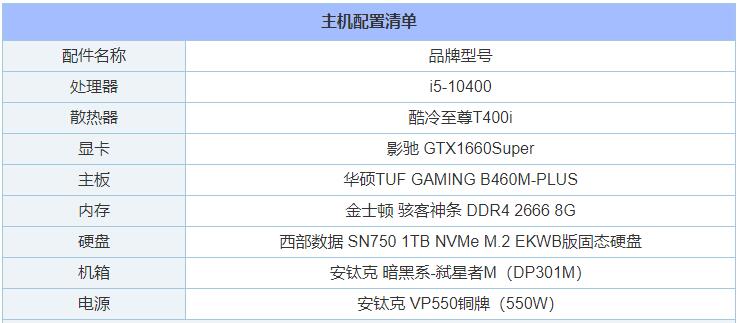

本次电脑组装教程的配置清单如下：
电脑配置清单
注明：即使配置不同，也可以作为装机参考，电脑组装的步骤大同小异，可能有些CPU散热器安装有些区别，按照您的散热器说明书来进行安装即可，还有就是机箱设计结构不同安装有所区别，结合实际情况照葫芦画瓢。

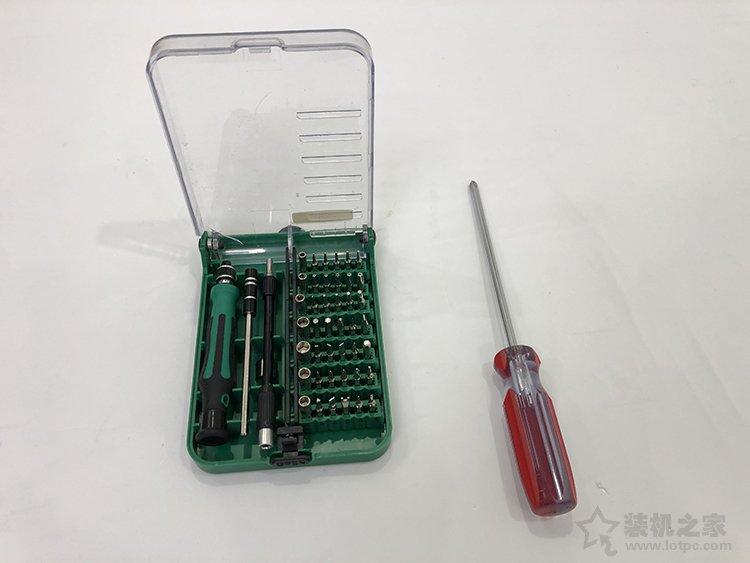

所需工具：
一个常规“十字起子”和一个“螺丝刀套装”，很好带强磁的，可以吸得住螺丝。大部分的装机都是十字起子完成的，螺丝刀套装很好也有，例如安装M.2固态需要小点的起子，还有机箱的铜螺柱需要套筒工具等。
★diy电脑组装教程图解详细步骤+装机心得
再次声明一下，安装过程一定要小心翼翼，大多数的接口都有防呆设计，如果插不进去，千万不要硬插，大力会出奇迹的！按照电脑组装图解教程步骤一步一步来，废话不多说，上才艺。
步骤一、电脑组装教程之安装CPU篇
由于intel和AMD两大平台安装有所区别，所以安装CPU篇章分别对intel和AMD平台提供了安装教程。
intel平台CPU与主板安装教程：

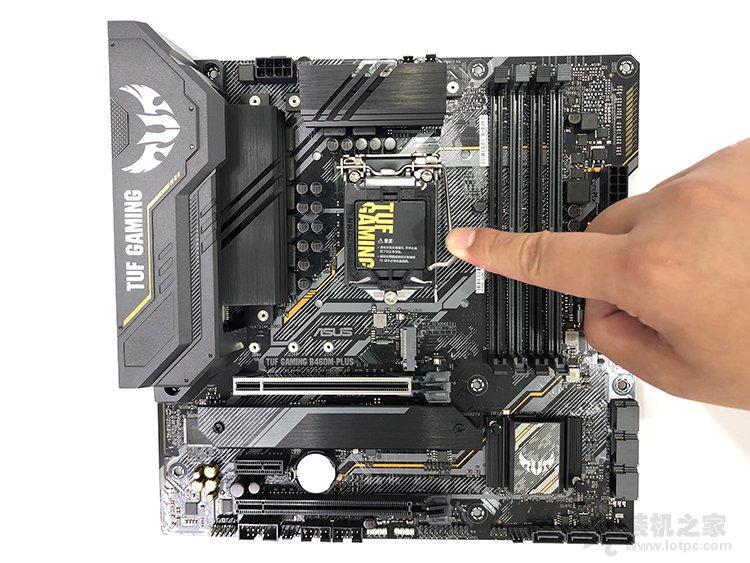

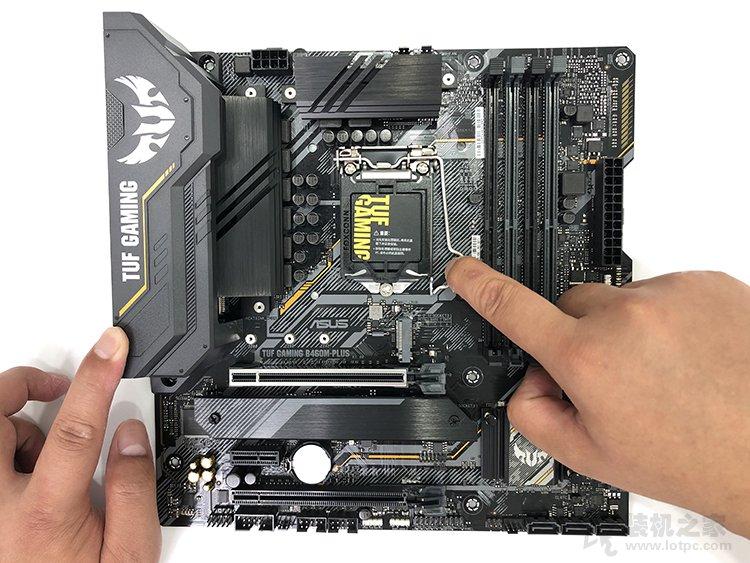

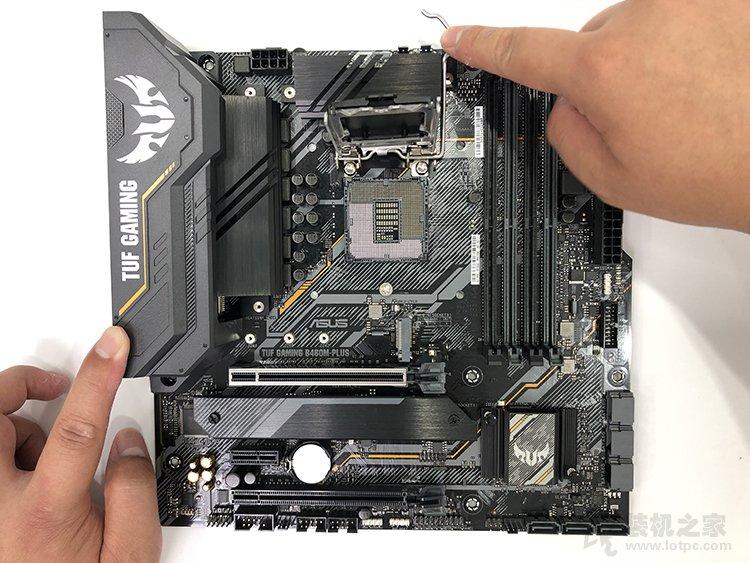

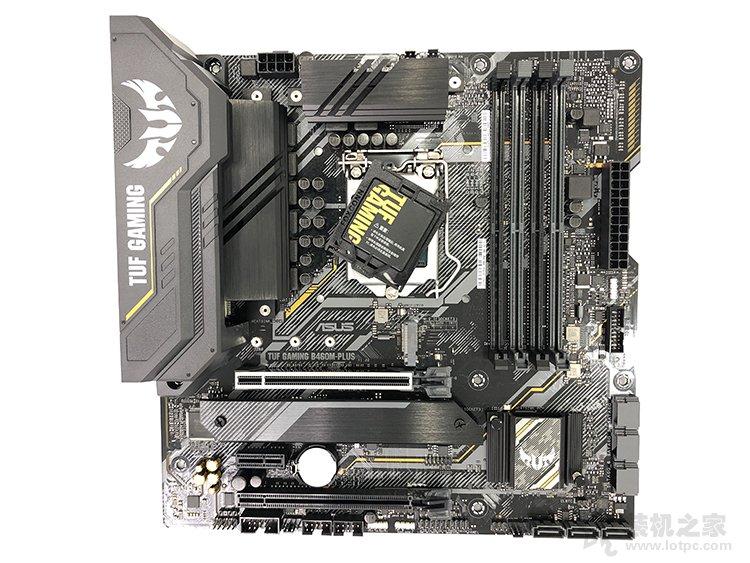

1、首先我们取出主板，将CPU插槽旁边的拉杆向下压，然后向外拉即可解锁。
2、打开CPU插槽的盖子，如下图所示。

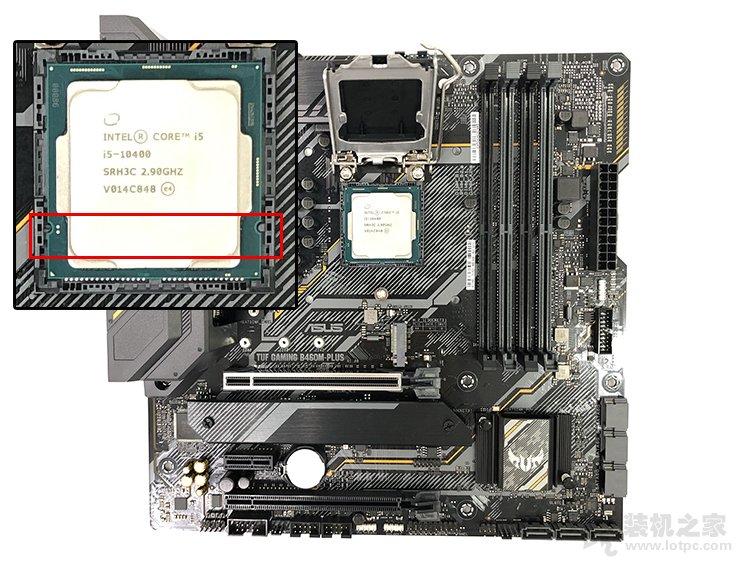

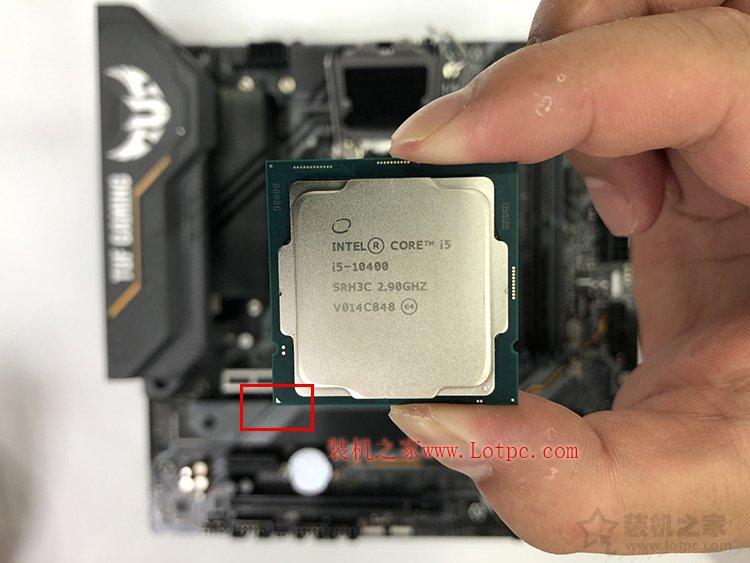

3、我们拿出intel CPU，注意如下图标注的红色方框位置，CPU左下方一个“三角”图标，（装机之家原创）需要对应主板上标注的“三角”或者“圆形”标识。注：CPU两边有半圆形的缺口，这是CPU防呆设计，如果CPU安装反了是放不进去的。

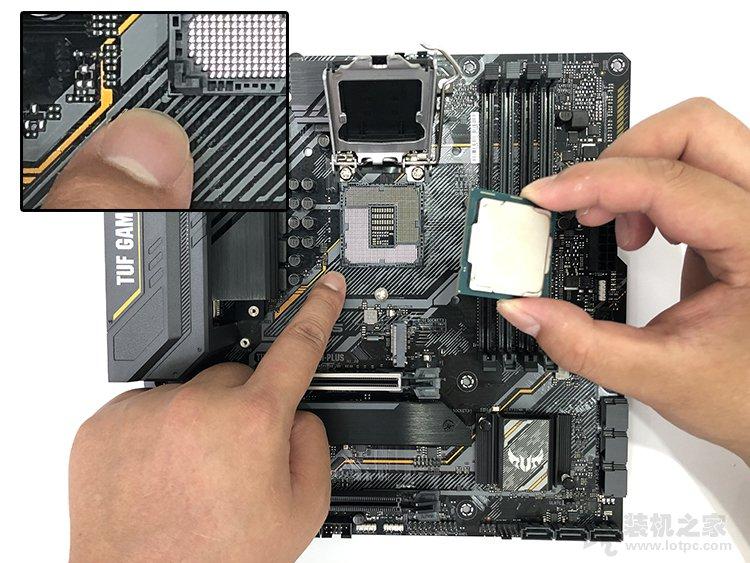

4、主板上一般都会有三角形或者圆形的标注，与CPU的“三角”图标对应安装就可以了。
4、将CPU放入主板CPU插槽的时候要对准放入，确保CPU已经完全在插槽中。这时我们可以看到CPU两边半圆形的防呆缺口已经对应主板插槽两边“小耳朵”。

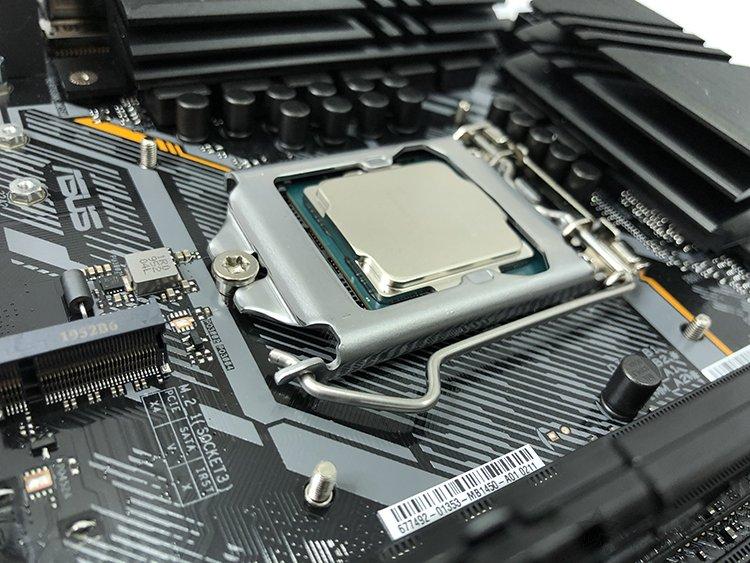

5、我们将拉杆恢复到之前的位置，完成安装。
6、这时候上面的小黑塑料盖子会自动弹出。小白：小黑塑料盖子还有用吗？我：扔到垃圾桶！

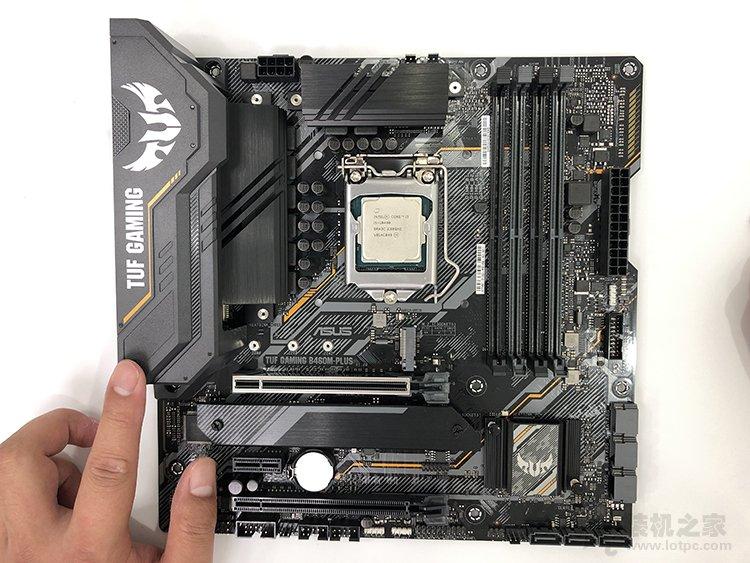

7、完成CPU安装。
AMD平台CPU与主板安装教程：

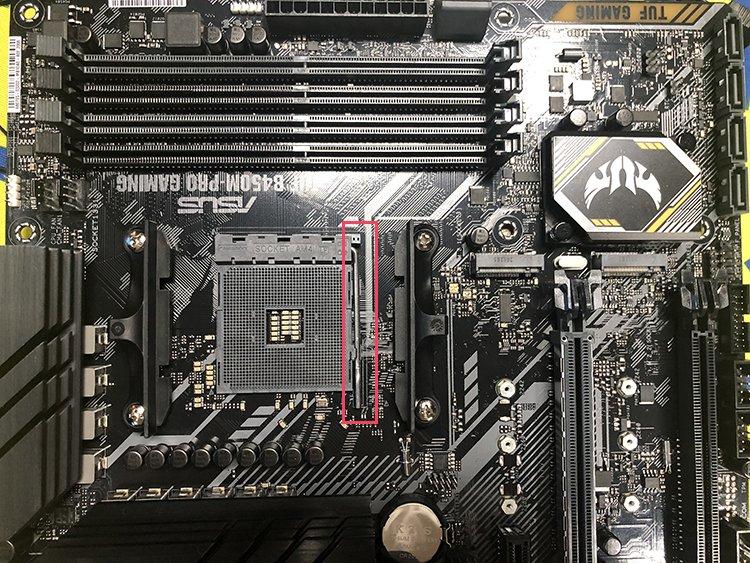

1、AMD CPU与主板的安装也十分简单，我们将CPU插槽旁边的拉杆向外拉开，如下图所示。

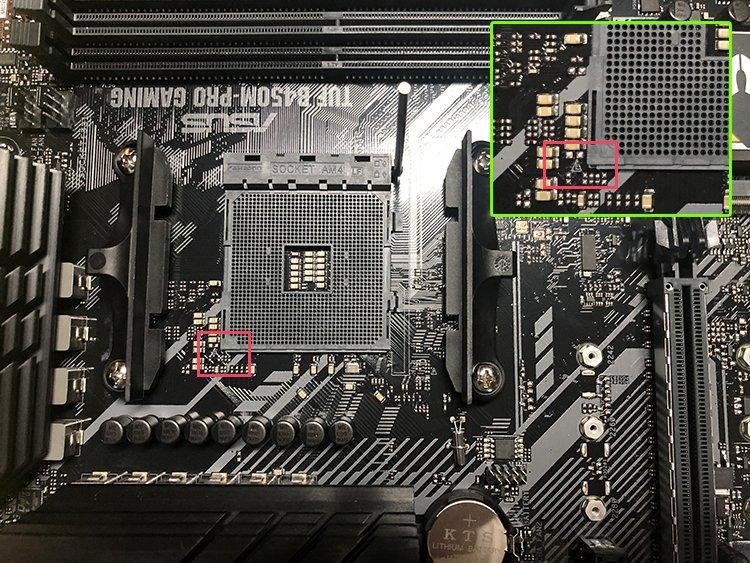

2、CPU插槽旁边的拉杆拉到垂直之后，找到主板CPU插槽上的左下角的三角符号，需要对应CPU标注的三角符号，进行安装，如下图所示。

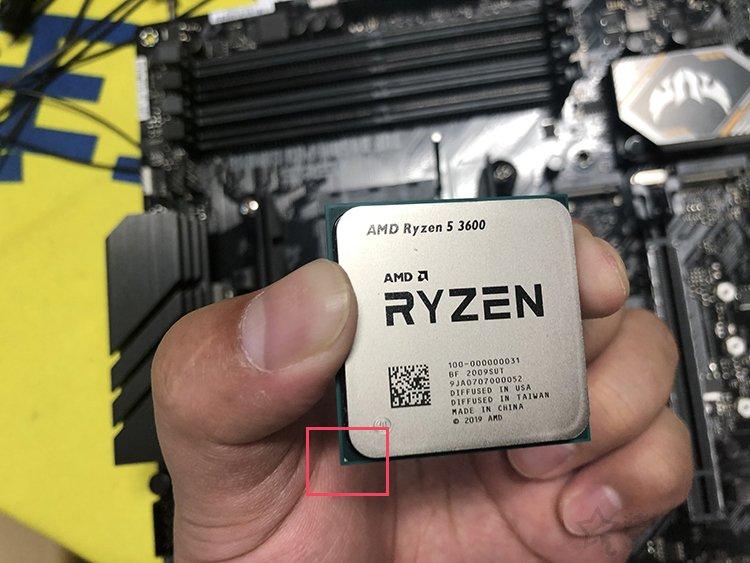

3、CPU标注的三角符号位置，如下图所示。
4、我们将CPU对应主板CPU插槽插入，将CPU所有的针脚完整插到插槽中，从侧面观察一下，是否所有的针脚都插到CPU插槽中了，如下图所示。

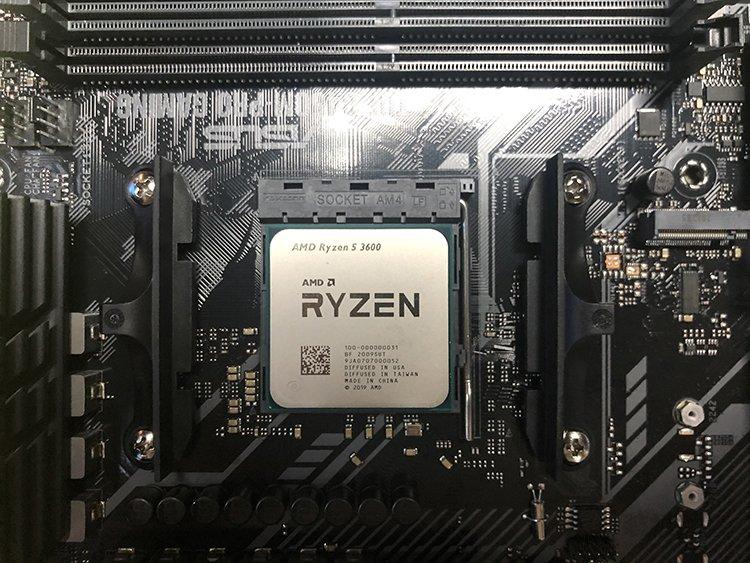

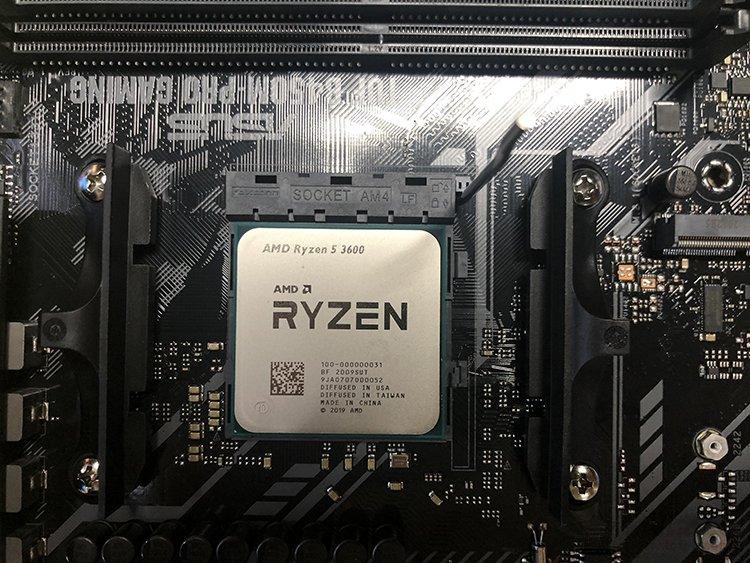

5、确定CPU已经完全插入CPU插槽中，将拉杆复位到之前的扣具上，完成CPU的安装。
注：如果AMD平台需要安装第三方CPU散热器，需要将原装扣具取下来，也就是主板CPU插槽周边的四个大螺丝。
步骤二、电脑组装教程之安装内存篇

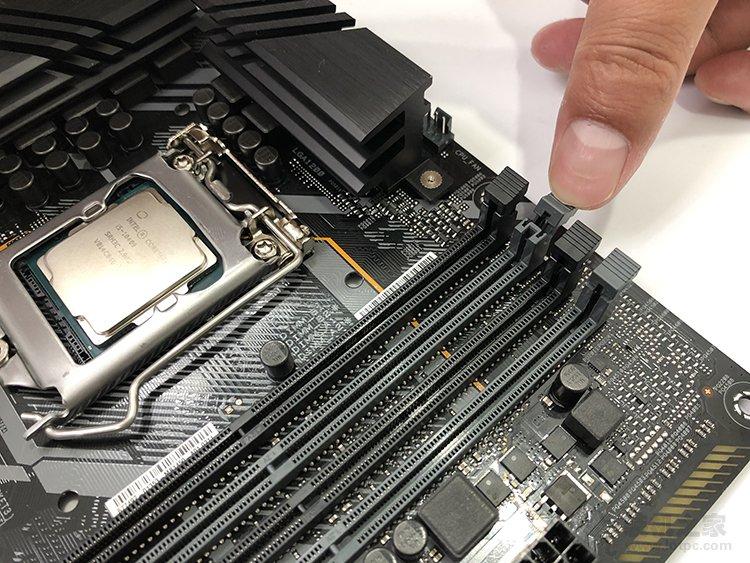

1、安装电脑内存条的方法十分简单，有些类似我们小时候玩的小霸王游戏机插游戏卡的方法，并且内存的金手指部分也有防呆缺口，如果反了是无法插进去的。首先找到主板上的内存插槽，将卡扣向外打开，如下图所示。注：现在主板内存插槽基本是单边卡扣，如果主板两边都有卡扣，需要将两边的卡扣向都向外打开。

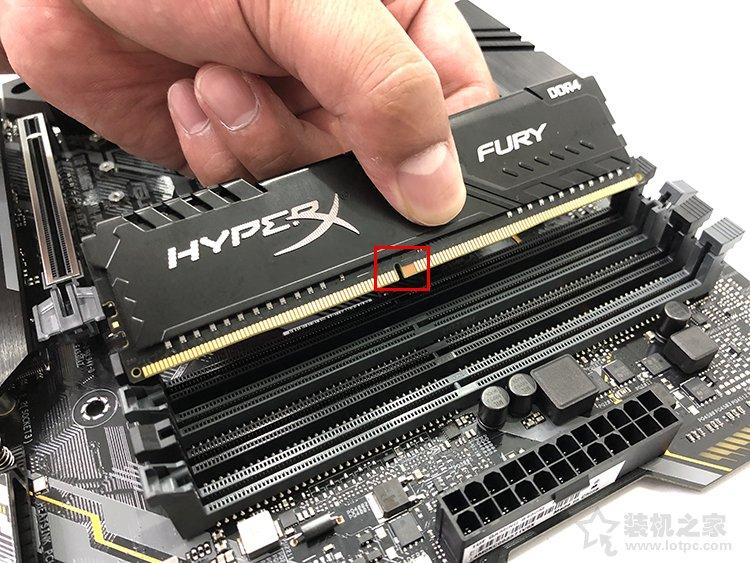

2、内存金手指防呆缺口与主板的“凸起横杠”防呆处对应插入即可。

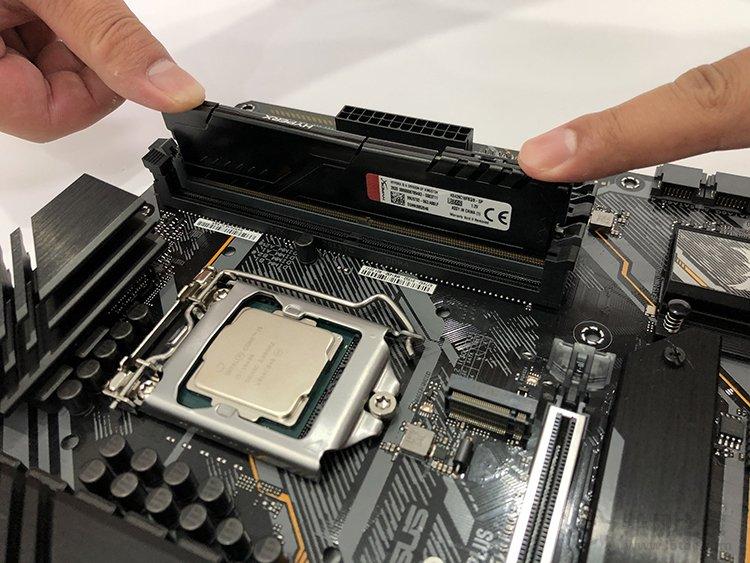

3、用力压下内存，将内存完全插入主板内存插槽中。

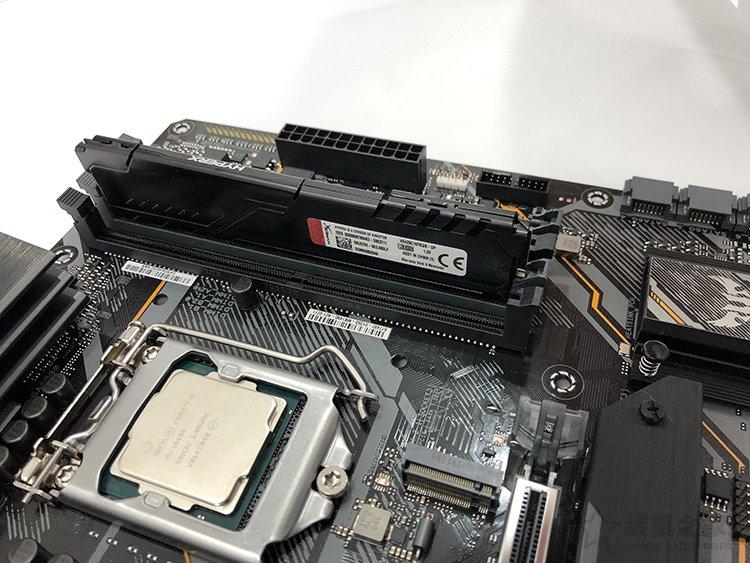

4、内存金手指部分完全插到内存插槽中，说明内存已经安装完成。
内存如何组建双通道？

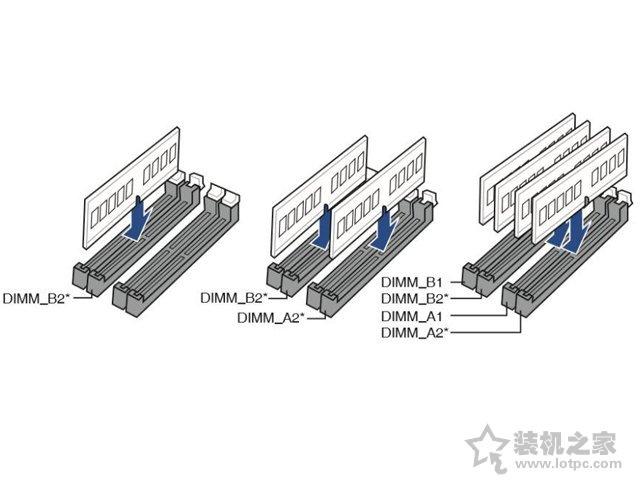

为了更方便大家理解（关注装机之家科技公众号），我们先来为内存插槽起个编号，距离CPU最近的内存插槽顺序开始编号，分别为1、2、3、4插槽。组建双通道内存的方法也十分简单，我们只需要将内存插入编号为“1和3内存插槽”或者是“2和4内存插槽”即可完成组建内存双通道，从优先级建议优先2和4内存插槽，其次1和3内存插槽，其实2和4插槽优先级最大的好处就是躲开塔式CPU散热器。
内存正确插法如下：
1根内存的情况下，插入在第#2插槽，单通道内存，因为组建双通道内存，必须2根内存或者以上数量才可以。
2根内存的情况下，优先插入在第2和第4插槽，其次1和3插槽，完成组建双通道内存。
3根内存的情况下，插入在第2和第4插槽，而第三根任意，建议插入到3插槽，避免塔式CPU散热器挡住，完成组建双通道内存。
4根内存的情况下，插满就对了，完成组建双通道内存。
步骤三：电脑组装教程之安装M.2固态硬盘
注：如果您没有M.2接口的固态硬盘，而是SATA接口的固态硬盘或者SATA接口的机械硬盘，请跳过此步骤。

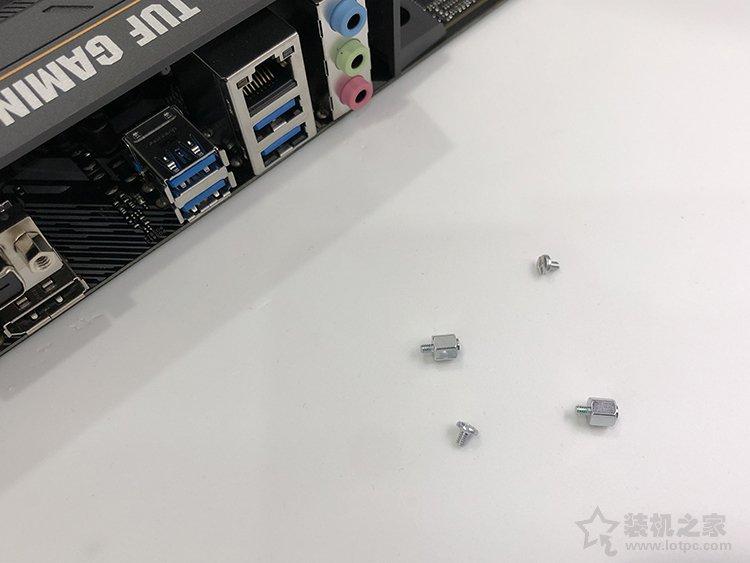

1、在主板盒子中找到M.2固态硬盘的螺丝和铜螺柱，先取出来，准备安装M.2固态硬盘，如下图所示。

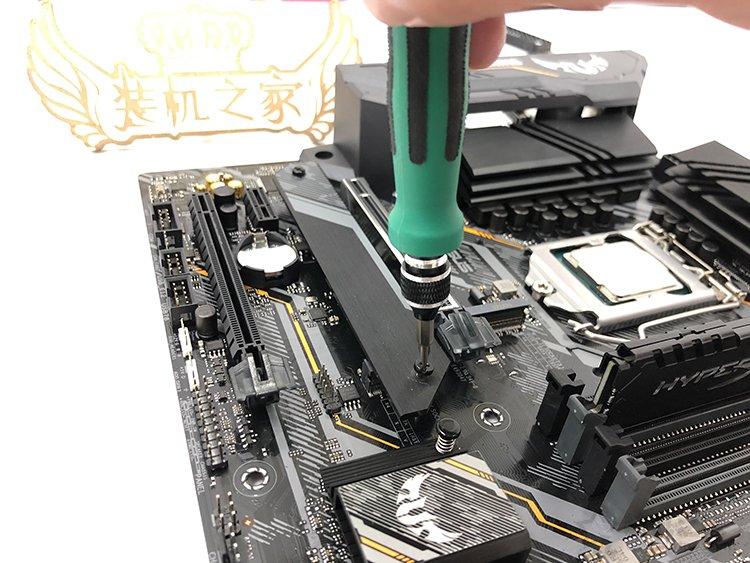

2、该主板上共有两个M.2接口，由于我手上的这款M.2硬盘自带散热片有点厚，（装机之家原创，转载注明出处）靠近CPU处的M.2插槽插上了M.2硬盘之后，可能会导致部分的散热器扣具难以安装（不带散热片可能不影响）。所以安装另一个M.2插槽。我这款华硕TUF GAMING B460M PLUS主板第二个M.2插槽上有一个M.2硬盘散热片，我们需要使用螺丝起先将M.2散热片下下来，就可以看到另一个M.2插槽了，如下图所示。

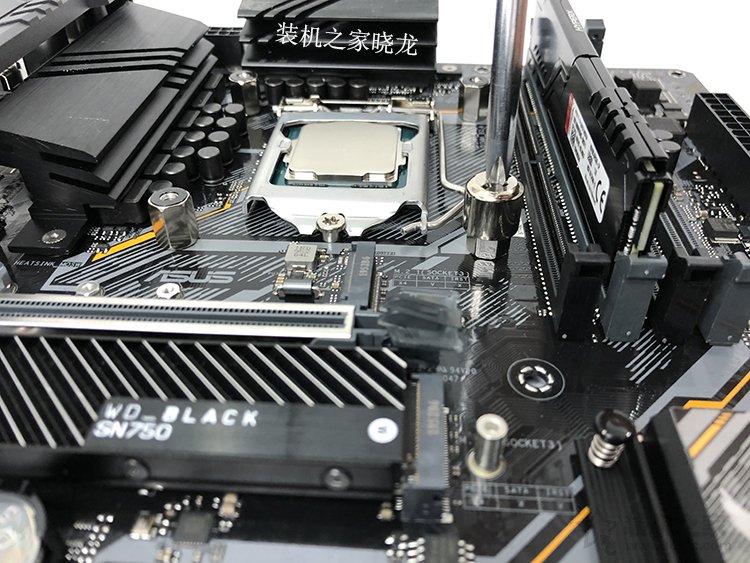

3、我们将M.2固态硬盘的铜螺柱拧到第三个孔位中，也就是主板上标注的“2280”规格的位置上，因为目前的绝大多数M.2固态硬盘都是2280主流规格，如下图所示。

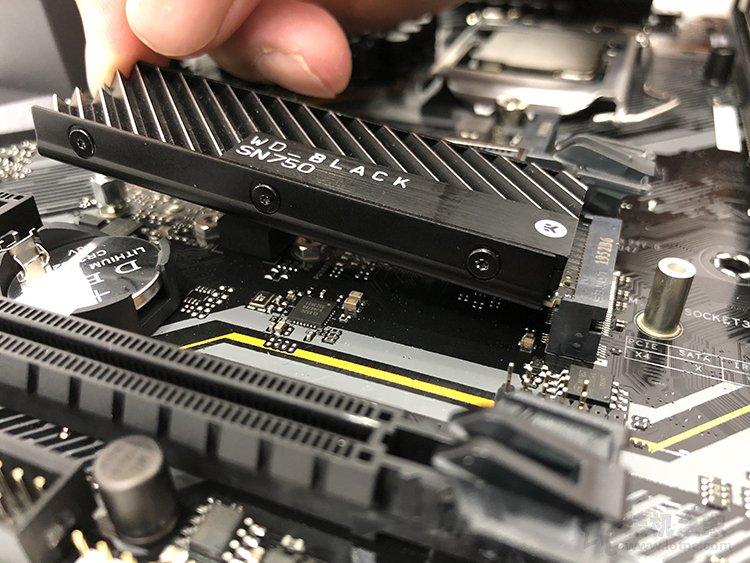

4、将M.2固态硬盘金手指部分插入主板上M.2插槽中，然后将M.2固态硬盘放下。

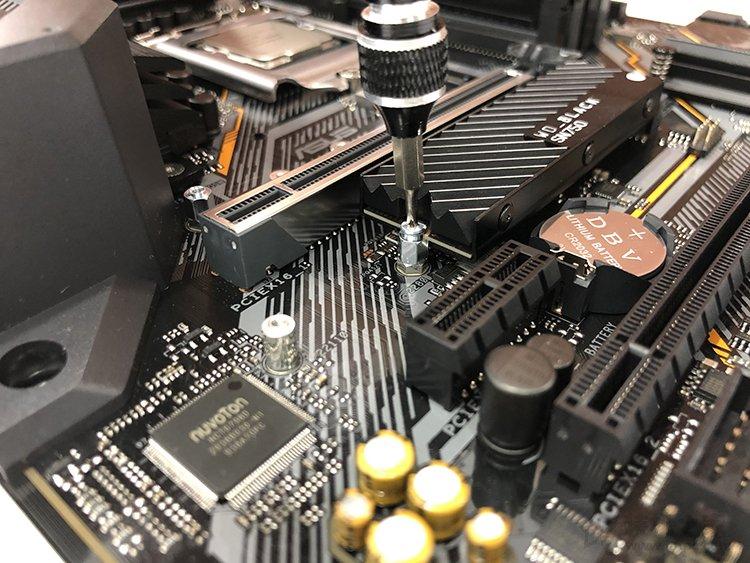

5、使用M.2固态硬盘的螺丝将其固定，如下图所示。螺丝上紧之后，M.2固态SSD安装完毕。

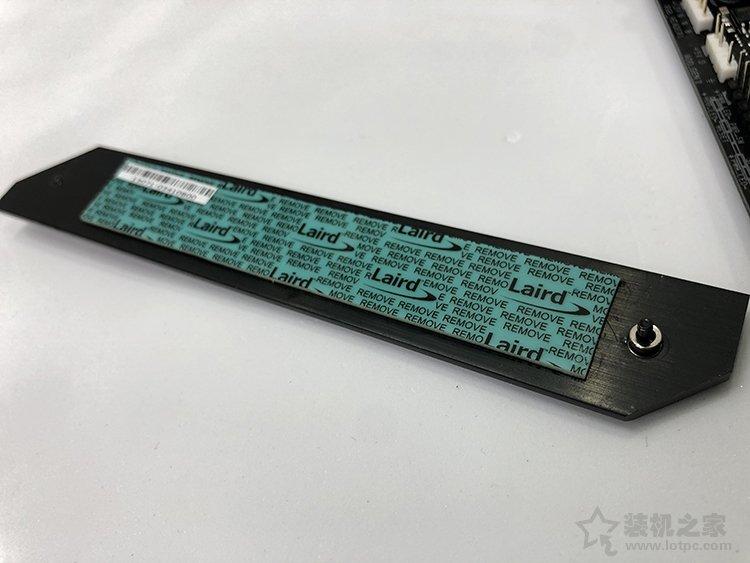

至于这款主板的散热片，由于我选购的这款M.2固态硬盘自带散热片，所以主板自带的散热片已经无法安装了，就不用考虑安装了。这款主板自带的散热片使用也十分简单，M.2固态硬盘安装完成之后，将主板自带的散热片上面的一层膜撕了，然后安装到原来卸下来的位置，拧上原本的两颗螺丝即可。
如果您的主板没有自带散热片，M.2固态硬盘也不自带散热片，其实散热也没有什么问题，当然如果有散热问题，后期可以自行购买一款M.2散热片进行安装。
步骤四：电脑组装教程之安装CPU散热器
由于每个人选择的CPU散热器品牌型号不同，所以安装方法也是不同的，但是装机之家晓龙也不可能将所有的CPU散热器都演示一遍，所以这里我采用热门的酷冷至尊T400i散热器作为演示，现在的新款九州风神玄冰400散热器安装方法有点类似，如果其它型号的CPU散热器实在不会安装，请参考CPU散热器中的说明书。

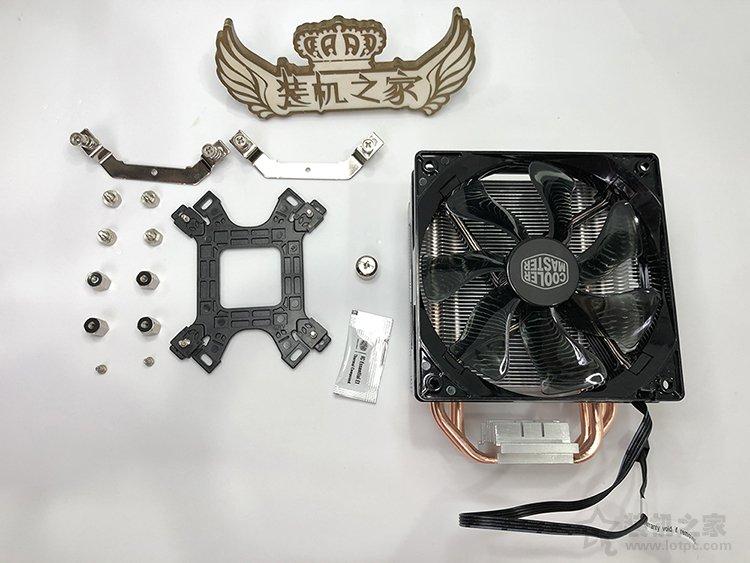

1、首先我们需要将CPU散热器以及所有的配件、螺丝、硅脂等从散热器包装盒中取出来，等待安装。

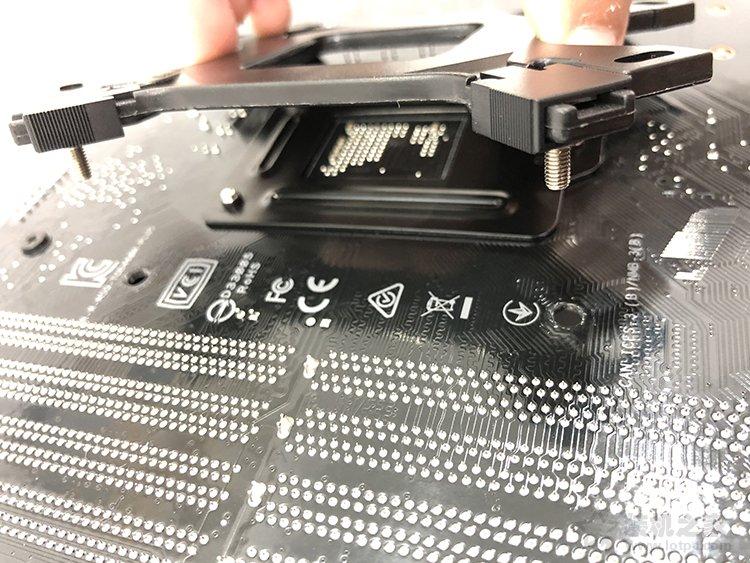

2、将主板反过来，从主板的背面安装，将CPU散热器的背板扣具四颗螺丝对应主板的四个孔位穿过去。如果无法对齐四个孔位，可以向外或者向内自由调节背板扣具。

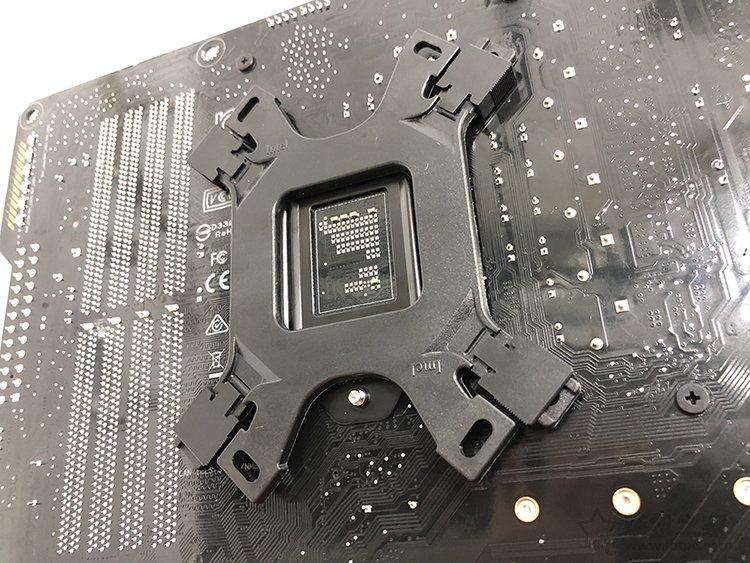

3、让CPU散热器的背板扣具完全贴合主板。
4、从主板的正面我们就可以看到CPU散热器的背板扣具的四颗螺丝已经冒出来了。
5、拧上固定背板使用的四个六边形螺丝，先用手拧，然后使用散热器内附送的套筒进行拧紧，如下图所示。

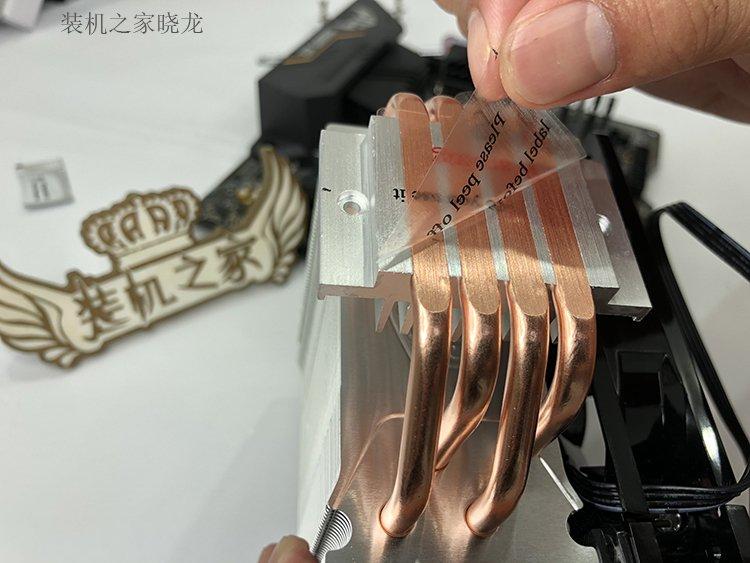

6、撕下CPU散热器底部的一层保护膜，如下图所示。

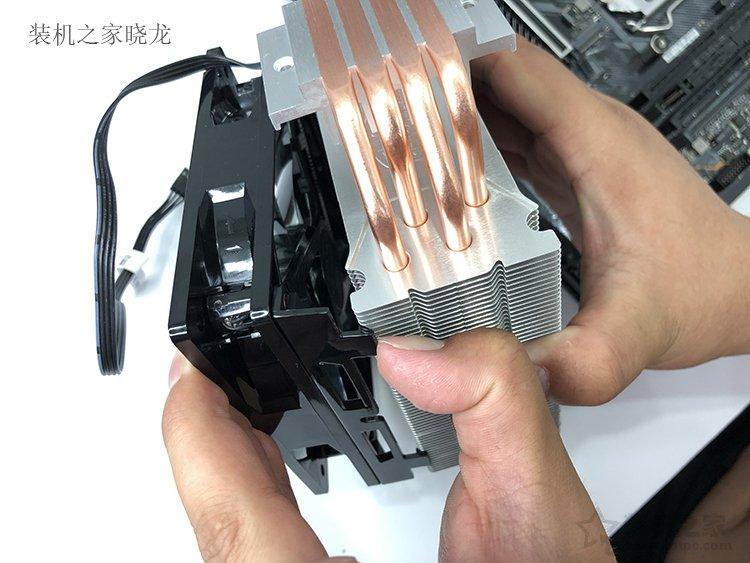

7、将CPU散热器上的风扇取下来，用手抠风扇卡扣处并往外扣，有点费手哦，用点劲。

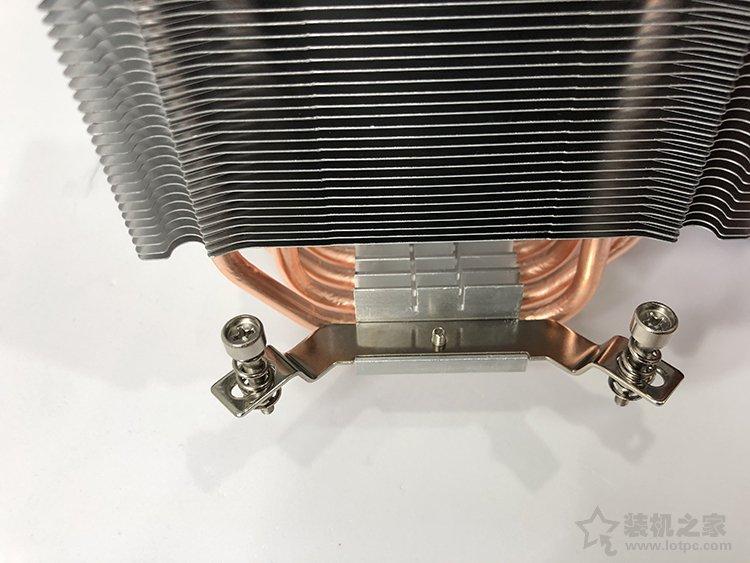

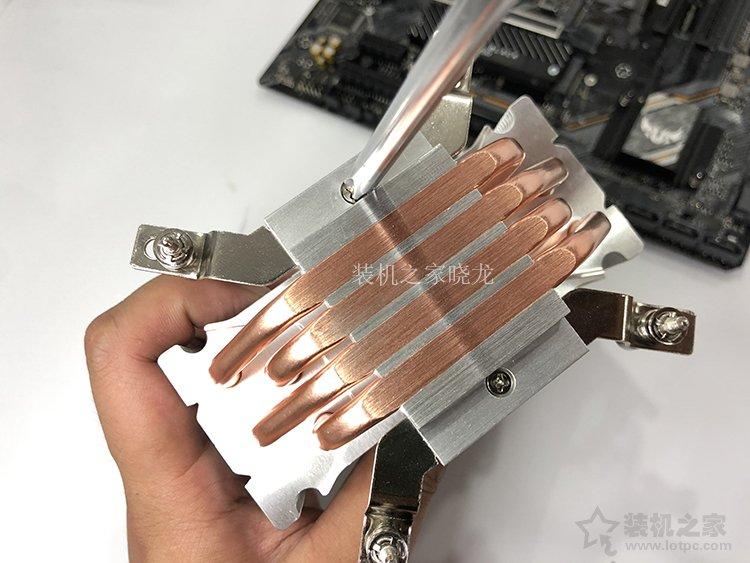

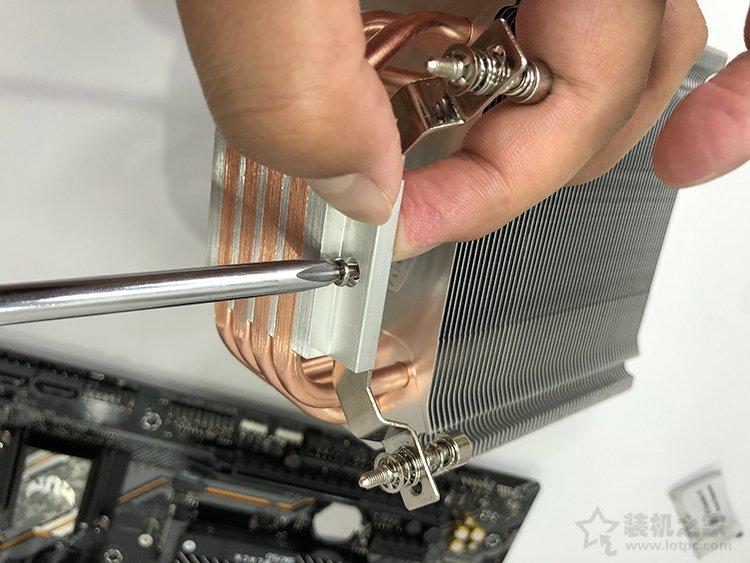

8、将长条扣具固定在散热塔底座上，使用CPU散热器附送的螺丝固定，安装方法如下图所示。
9、安装之后的效果图。
10、另一边的长条扣具安装方法相同，如下图所示。

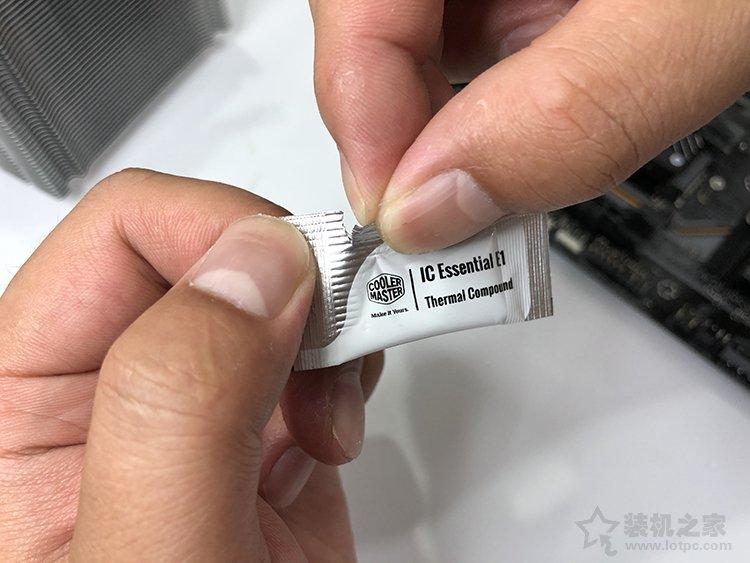

11、我们取出硅脂，将硅脂的袋子撕了。

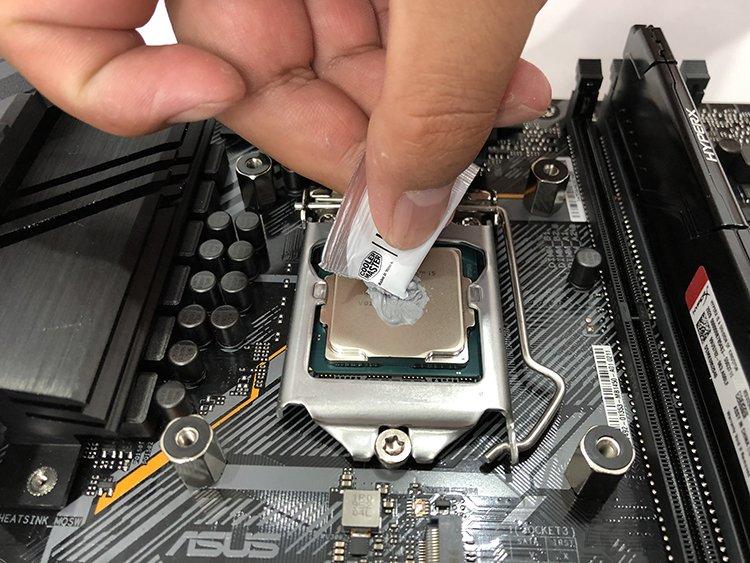

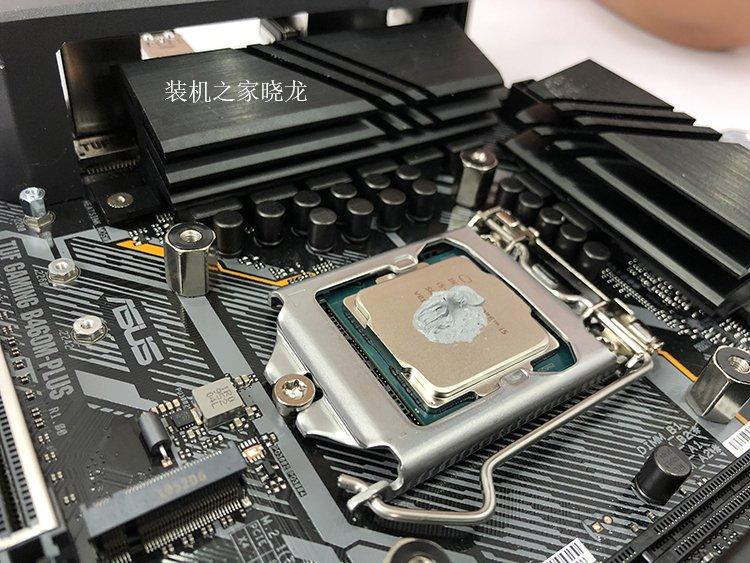

12、将硅脂涂抹在CPU中间，散热硅脂不要过多，过多可能会溢出。
13、你可以像我这样，中间一小坨就可以了，到时候CPU散热器压下来会扩散。当然你也可以使用硅脂画一个十字架，或者花好几个点点，至于怎么样，你开心就好。硅脂的作用其实就是填充CPU散热器底座与CPU之间的空隙。

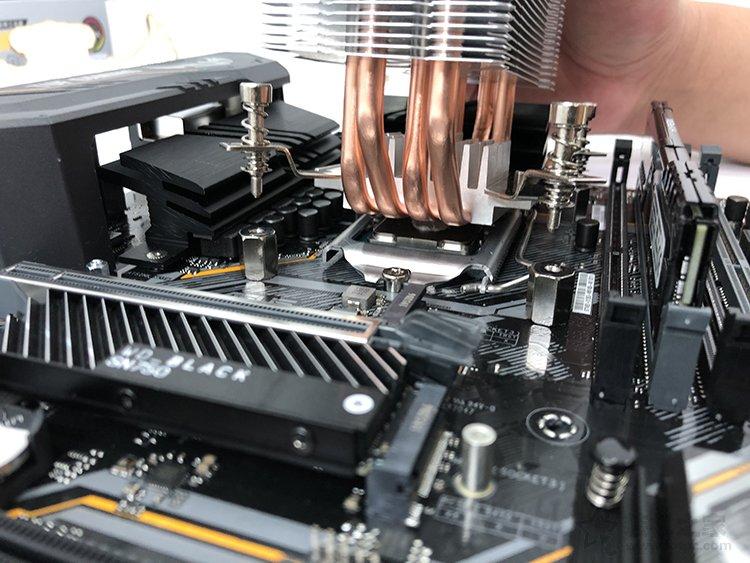

14、我们将CPU散热器主体拿起来，将四个弹簧螺丝对准之前固定的四个六边形螺丝上，如下图所示。

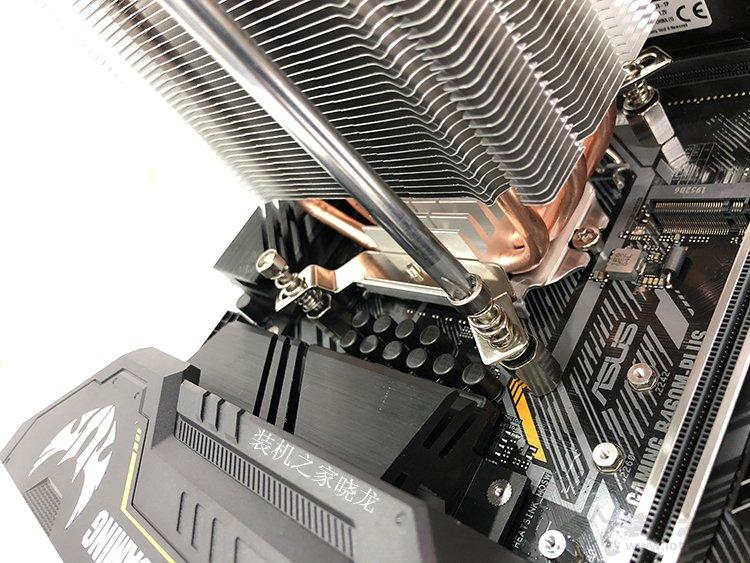

15、使用螺丝刀固定，记得先不要将一处弹簧螺丝固定的太紧，先拧一半，然后再固定对角的弹簧螺丝，也先拧一半，再拧上第三弹簧螺丝，拧一半，拧上第四弹簧螺丝，所有的弹簧螺丝都拧一半了，最后将所有弹簧螺丝完全拧紧，不要问我为什么，这是心得，你自己试试就知道了。

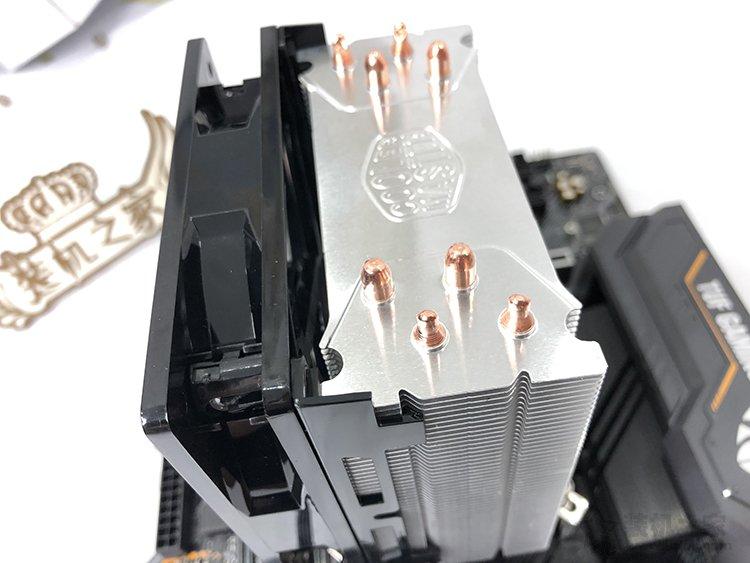

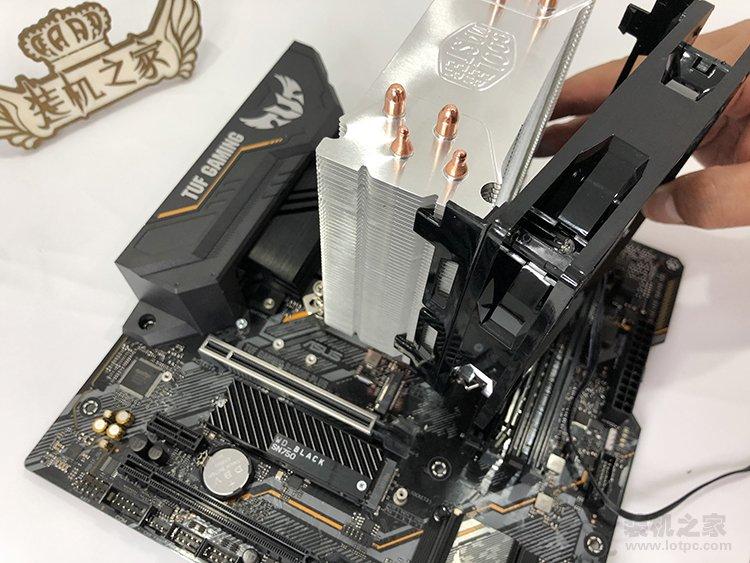

16、再将散热器上的风扇安装回去，先扣住一边，再上另一边，如下图所示。
17、这时候CPU散热器的风扇已经安装回去了。

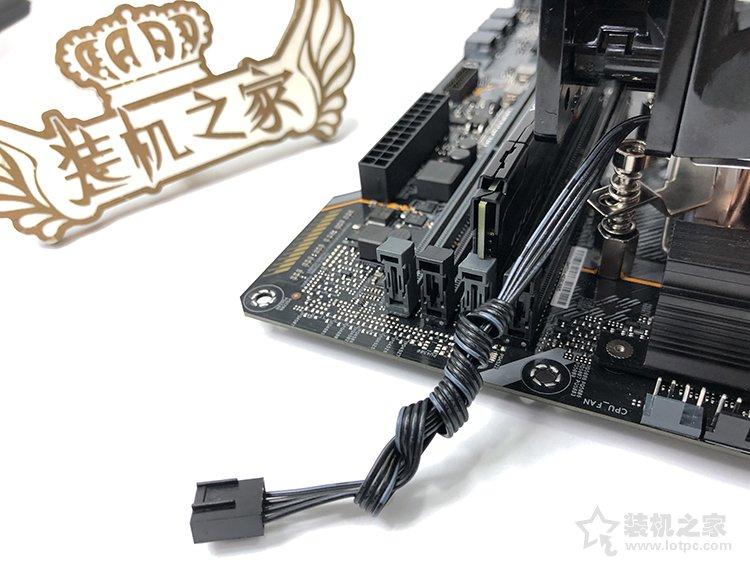

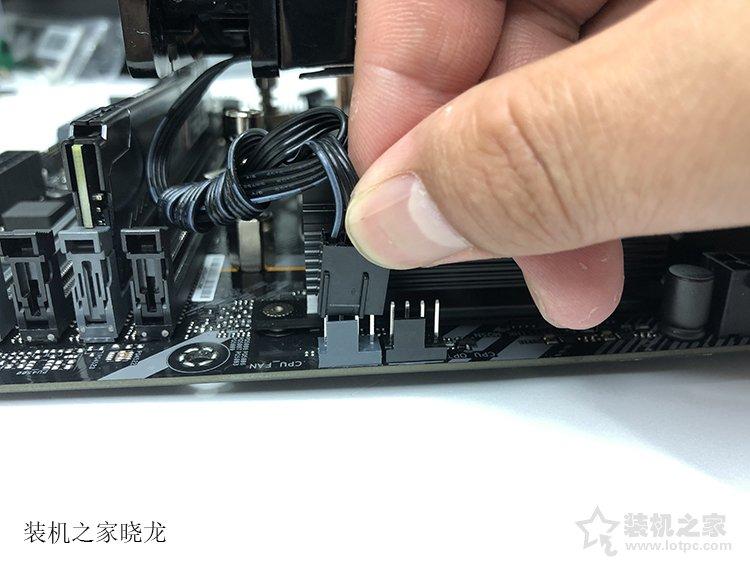

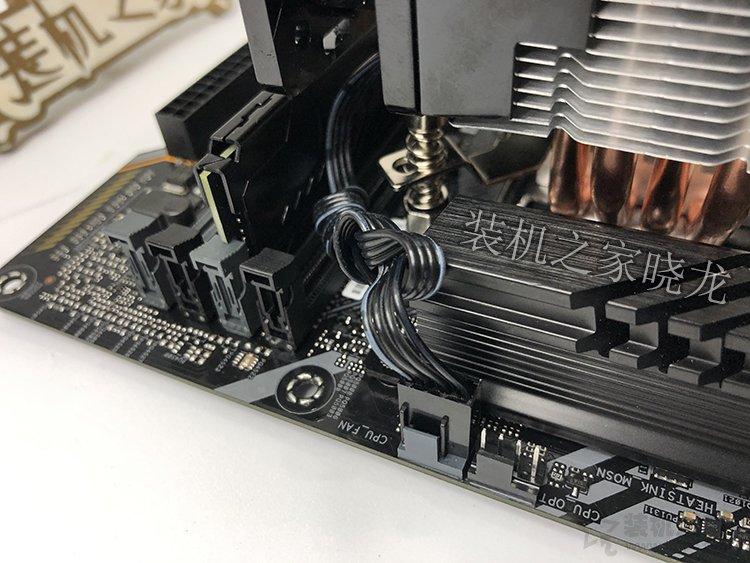

18、开始插CPU散热器风扇供电线了，但是由于CPU散热器风扇线有点长，所以插之前，为了好看整洁，我们都会将线缠绕，如下图所示。当然我是一个有讲究的人，如果你不在意这些，可以忽视。
19、在CPU散热器附近找到主板上标注“CPU_FAN”的英文，这个CPU_FAN插口就是插CPU风冷散热器风扇的供电接口，插上去就可以了。旁边还有一个CPU_OPT插口，这是水冷散热风扇供电插口。
20、这也是有防呆设计的，反了是无法插进入了，但是大力总会有奇迹，正确插法如下。
步骤五：电脑组装教程之将安装完成的主板主体安装到机箱内

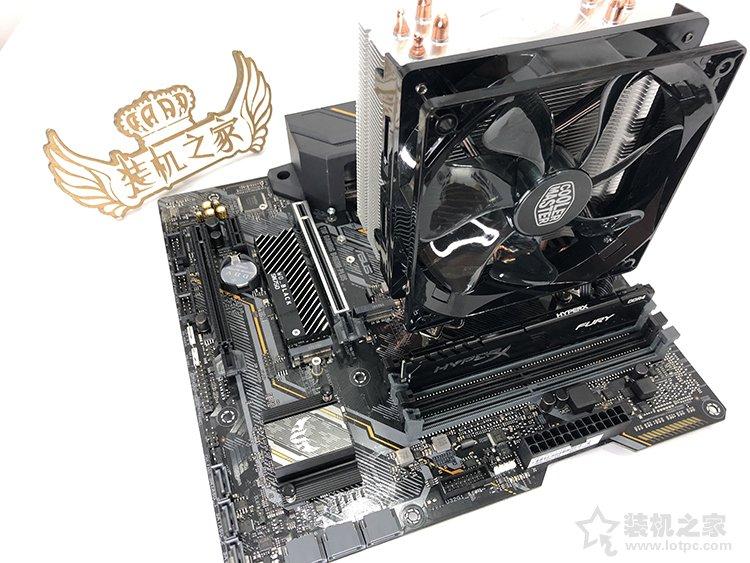

21、最后我们已经完成了CPU、内存、M.2固态硬盘以及CPU风冷散热器的安装，接下来就需要将主板安装到机箱内了，并完成机箱跳线安装、电源安装、机械硬盘安装以及独立显卡安装等等步骤。

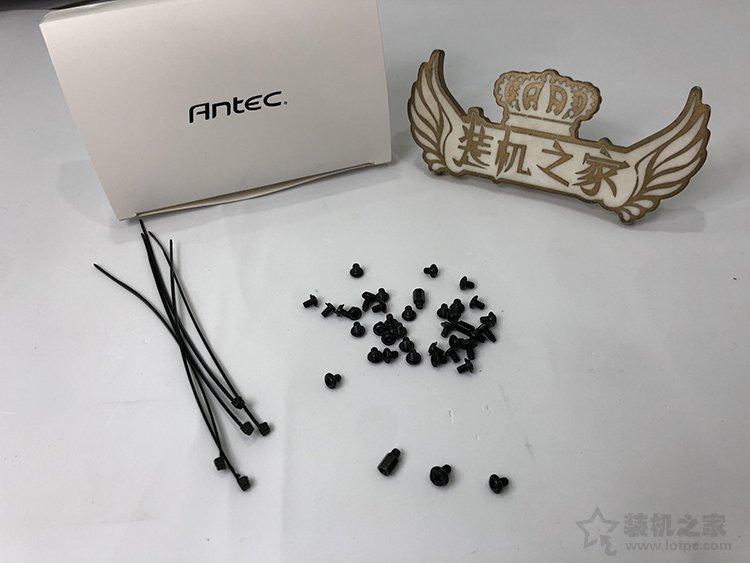

1、这是机箱内部附送的螺丝和扎带，一般在机箱内部，打开机箱就可以看见了，这款安钛克 暗黑系-弑星者M（DP301M）机箱螺丝配件在机箱后侧板中。此外，每一款机箱安装也有所不同，不过步骤基本同质化，机箱不同也可以参考。

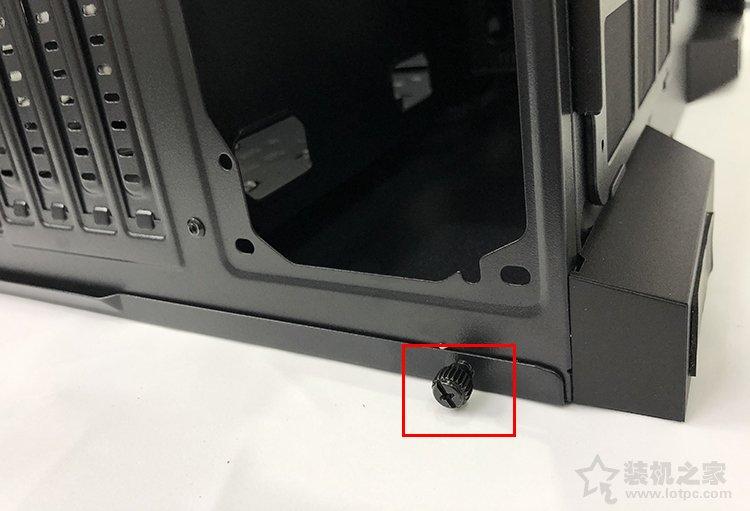

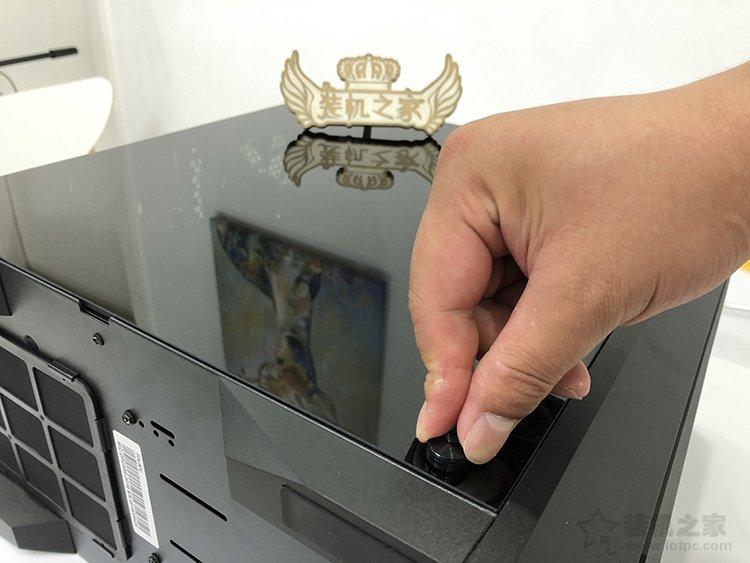

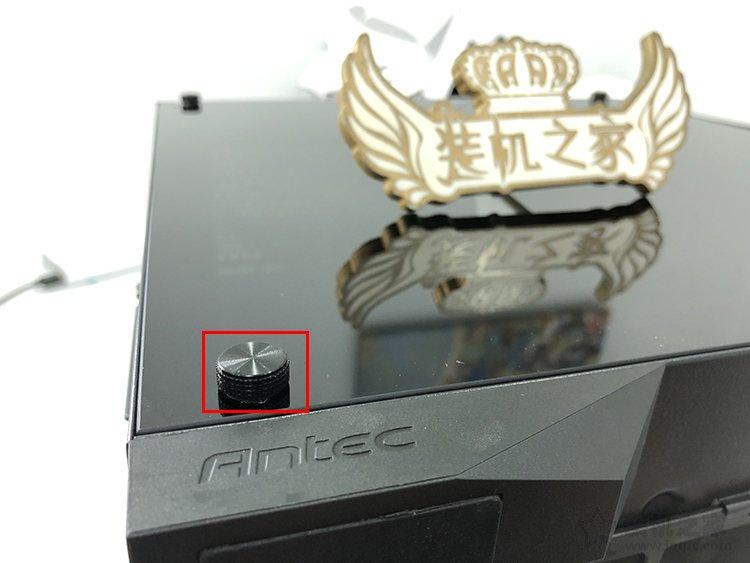

2、由于我们选择的机箱是钢化玻璃的侧板，所以固定机箱侧板的螺丝在侧板上面，（装机之家原创）一共有四个螺丝，直接手拧下来，钢化玻璃侧板就可以卸下了。如果不是侧透机箱，那么螺丝就在机箱背部，一共有两颗。
3、顺便将另一边侧板也卸下，将机箱背部的两颗螺丝拧下来就可以了，方便一会走背线。

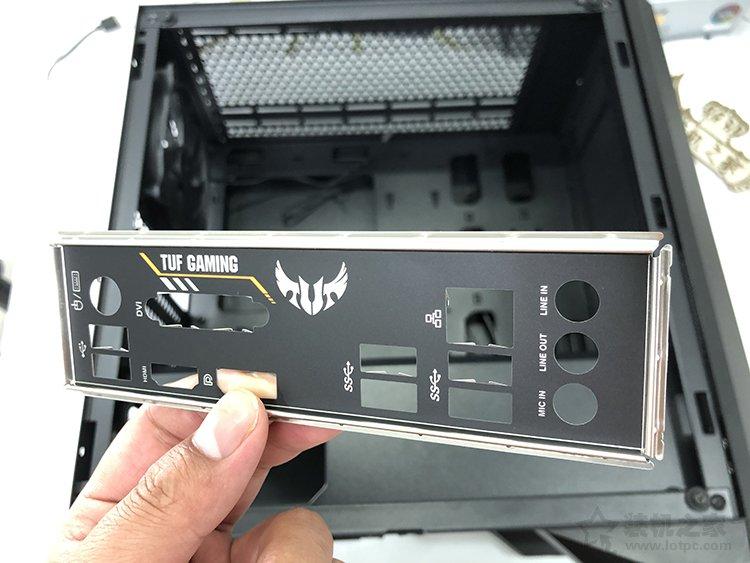

4、机箱两边侧板卸下后，我们在主板盒子中找到主板的I/O挡板，如下图所示。

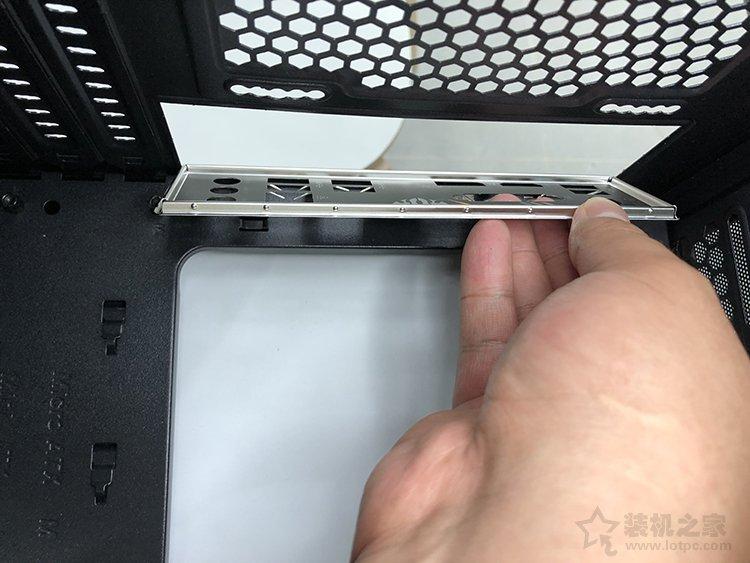

5、需要从机箱的内部进行安装。

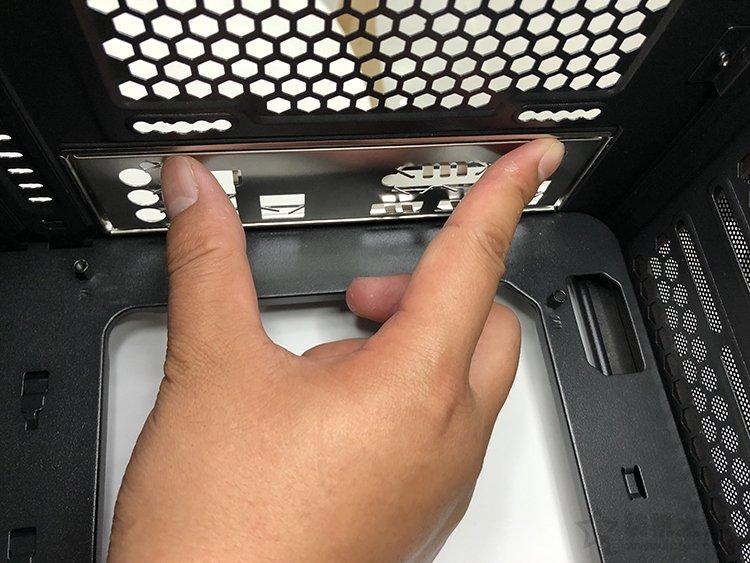

6、手推进去，可能需要用点力气，切记I/O挡板一定要完整推进去。

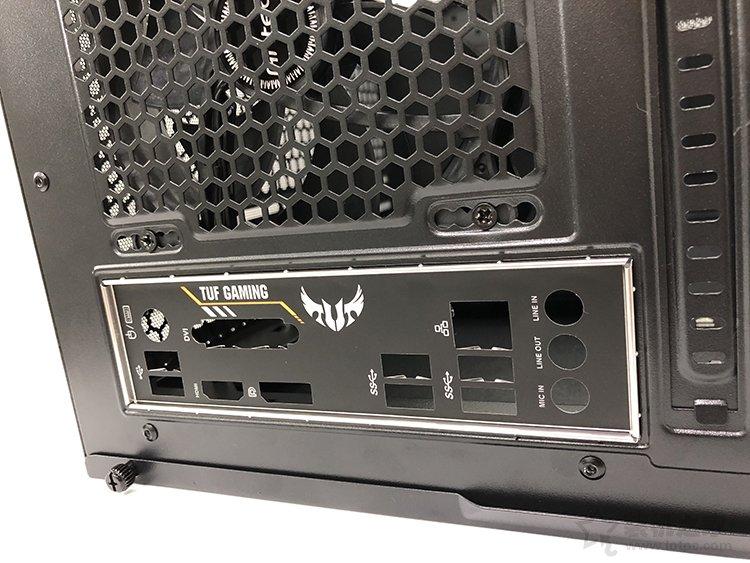

7、I/O挡板完整推进去之后，我们可以从外面看到I/O挡板上好多小圆点卡扣，说明已经可以了。

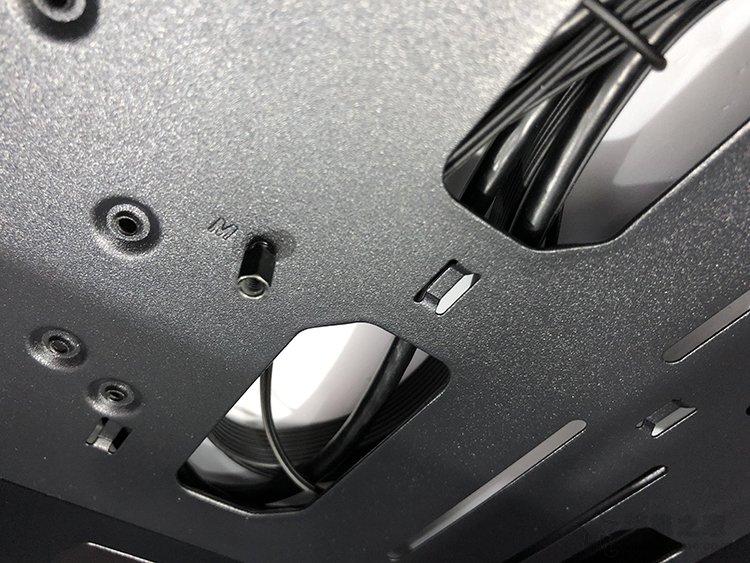

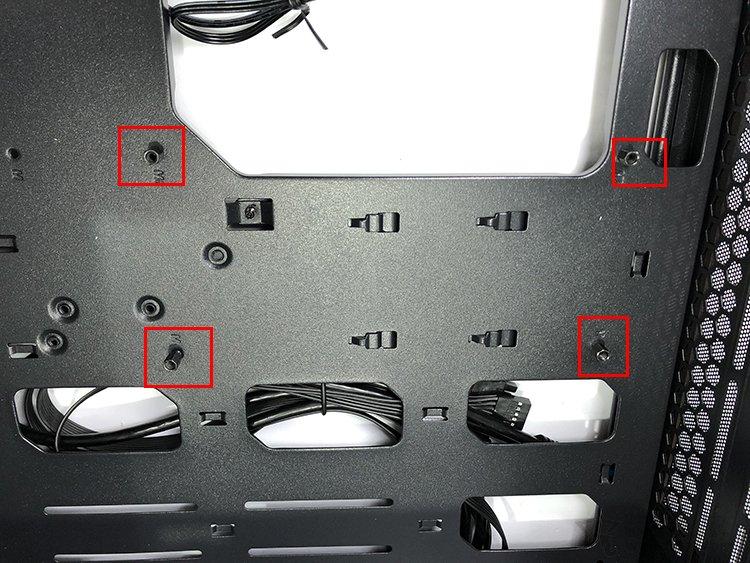

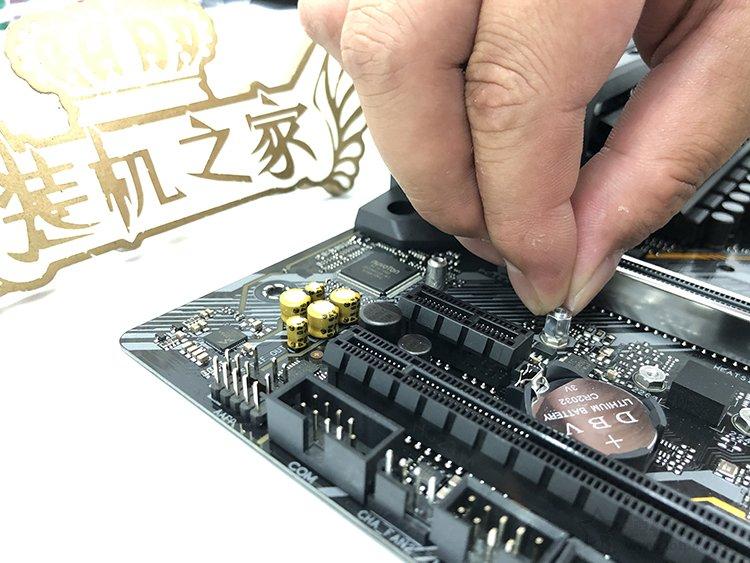

8、根据主板上的固定孔位，安装铜螺柱，如下图所示。

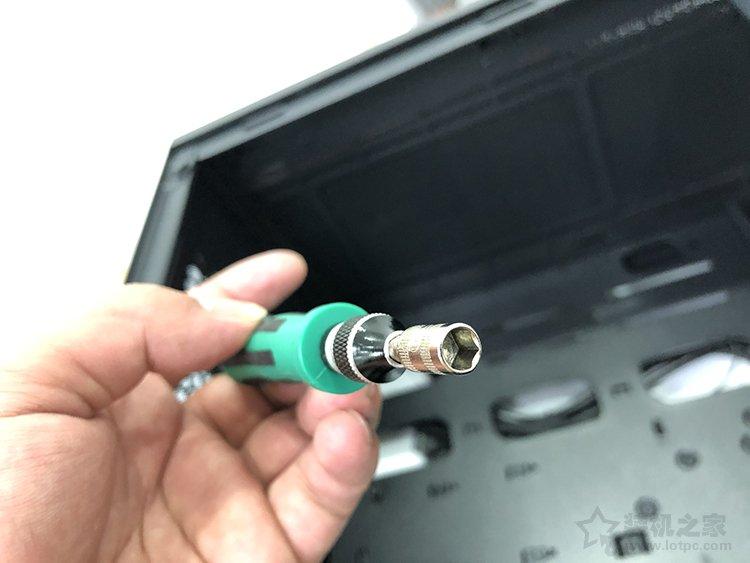

9、有些机箱手拧就可以将铜螺柱拧上去，如果手拧不动，就可以找到合适的套筒工具了，如下图所示。当然如果你没有套筒工具，也可以使用老虎钳子。
10、切记，铜螺柱是对应主板固定的螺丝位安装的。有些机箱默认就是安装好铜螺柱，如果遇到个别铜螺柱位置与您的主板孔位不同，可以将铜螺柱拧下来，重新安装。

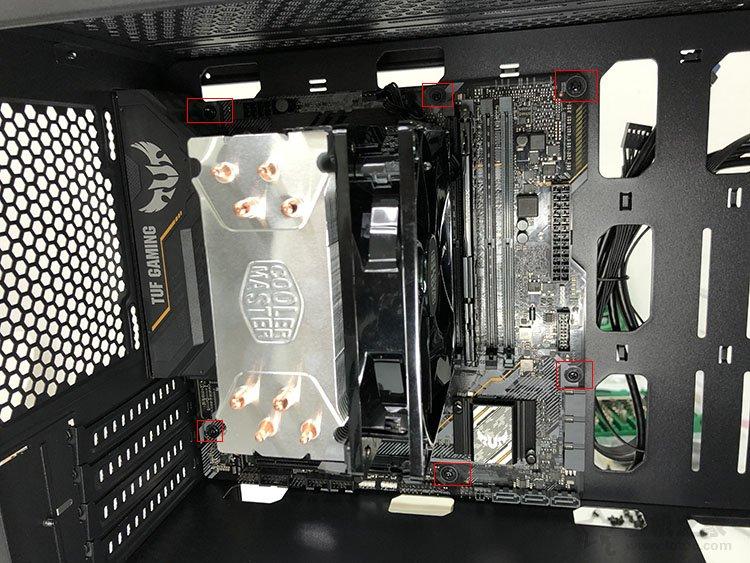

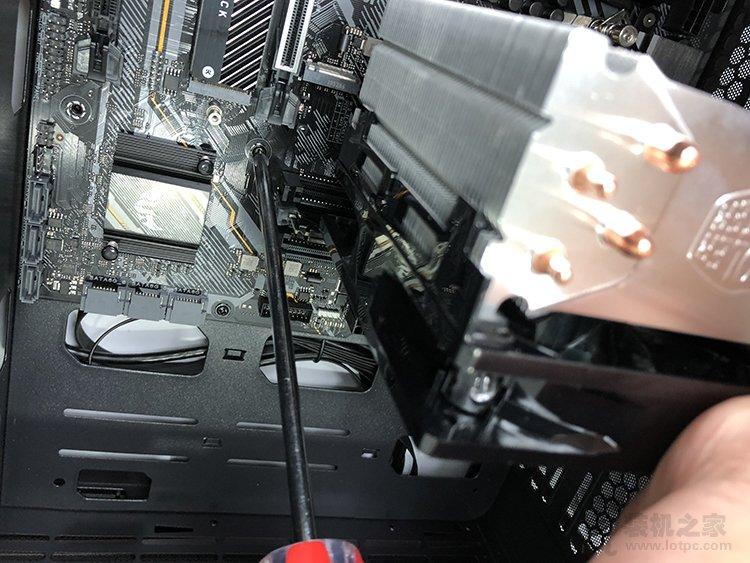

11、将主板多个孔位对应铜螺柱位置，逐一上螺丝。

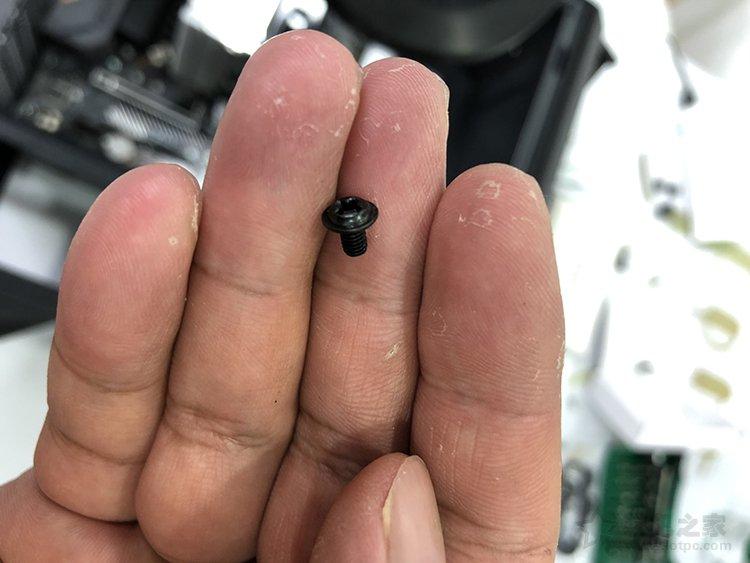

12、大多数情况下，主板螺丝是最小的那种，如下图所示。
13、所有的螺丝拧上之后，主板就被固定在机箱内部了。
步骤六：电脑组装教程之安装机箱风扇

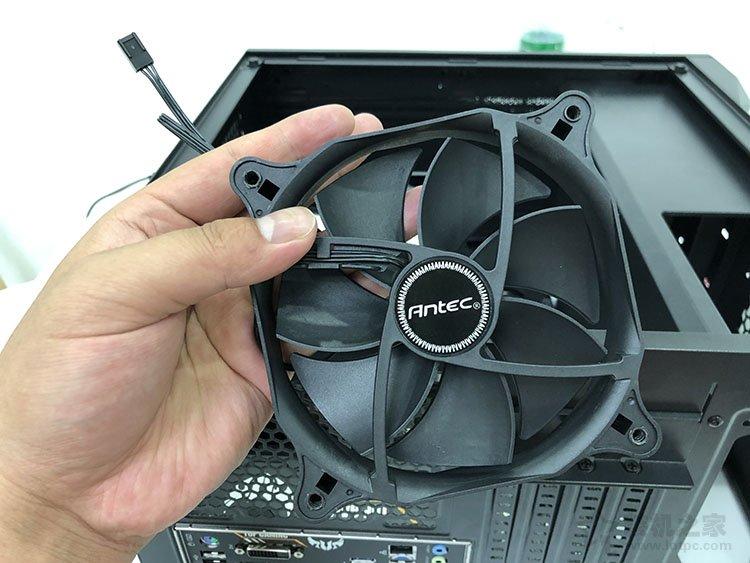

1、没有风扇就跳过此步骤，风扇一般是辅助机箱内部散热，这个antec风扇是这款安钛克 暗黑系-弑星者M（DP301M）机箱附送的哦，也可以自己单独购买，我们准备安装到机箱背后，这个地方是机箱风扇的黄金位置，效果是很好的，切记是出风，不是进风，将热量直接排出机箱外，如下图所示。
2、这是机箱风扇固定螺丝，一个有四个。
3、将风扇四个螺丝全部固定。

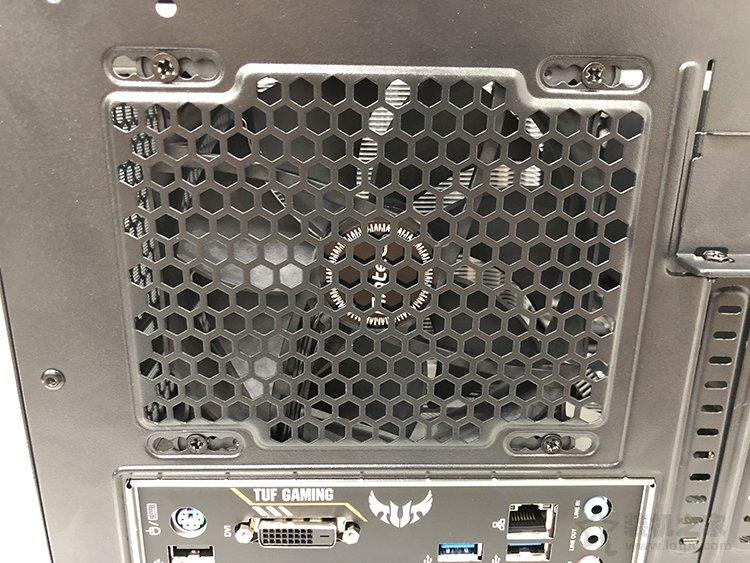

4、来个正面图。

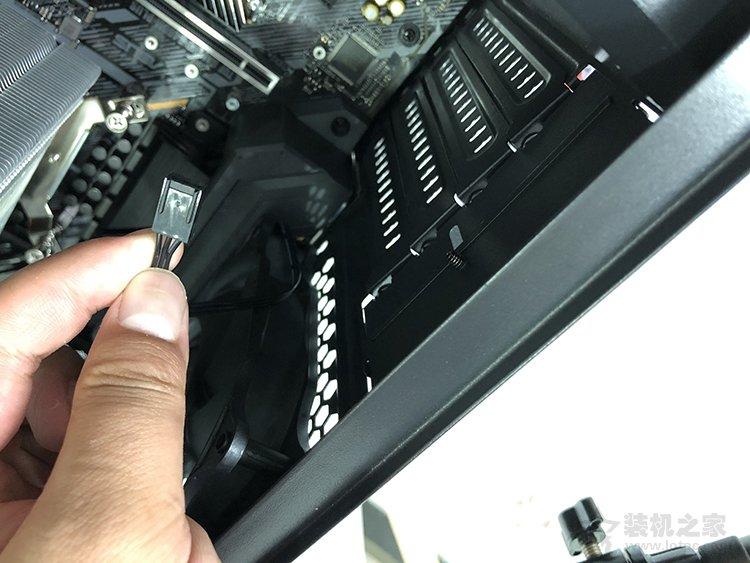

5、风扇是固定好了，但是还需要供电对吧，不然风扇怎么转呢，如下图我手上拿着的就是风扇的供电接口。

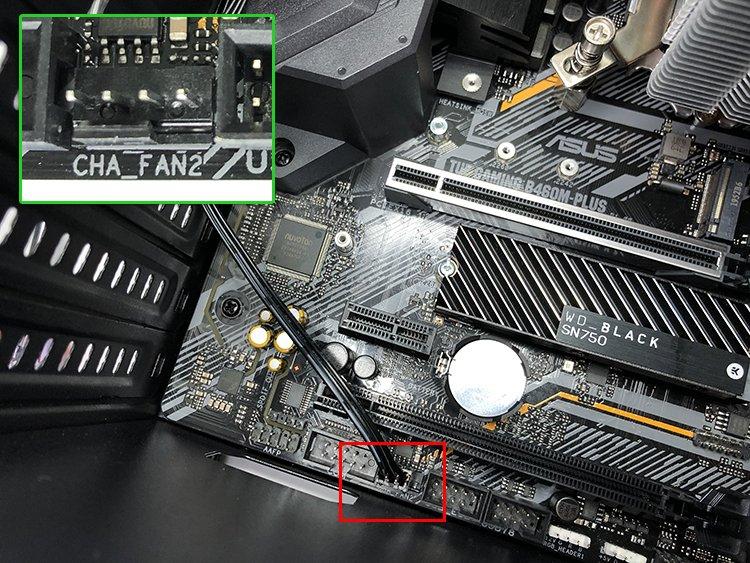

6、找到主板上标有“CHA_FAN”或者“SYS_FAN”英文字母，这就是机箱风扇的插口，插上就可以了，如下图所示，如果机箱风扇少一针，也是可以兼容的。注：风扇四针接口代表支持PWM温控调速，三针不支持PWM温控调速。
机箱安装风扇为佳位置如下：
1个风扇的时候，安装机箱后方出风风扇效果为佳，尤其是CPU温度，降低最为明显。
2个风扇的时候，安装1个后方出风风扇和1个前方进风风扇，降温最明显，达到了不错的散热效果，前吸冷风后排热风。
3个风扇的时候，安装1个后方出风风扇和2个前方进风风扇，降温效果为佳。
4个风扇的时候，安装1个后方出风风扇和2个前方进风风扇以及1个上方出风风扇，相比3个风扇（前2后1）的时候降温幅度已经很小了。
5个风扇的时候，就是在机箱底部增加了一个风扇，对CPU温度几乎没有影响，但是能够稍微降低了显卡的温度，只有1-2度。
机箱风扇装几个合适？
如果您需要安装风扇的情况下，一般1-3个风扇降温效果为佳，风扇再多的话，降温幅度就非常小了，并且在噪音上会有明显增加，尤其是夜深人静的时候。
我安装的风扇很多，机箱上没有那么多风扇供电插口（例如CHA_FAN）怎么办？
可以购买一个风扇集线器就可以解决了。
步骤七：电脑组装教程之电源安装方法
注：由于教程分步骤完成，考虑到步骤九安装机械硬盘需要使用到电源上的SATA供电接口，我们先将电源安装到机箱中，电源安装的方法十分简单。

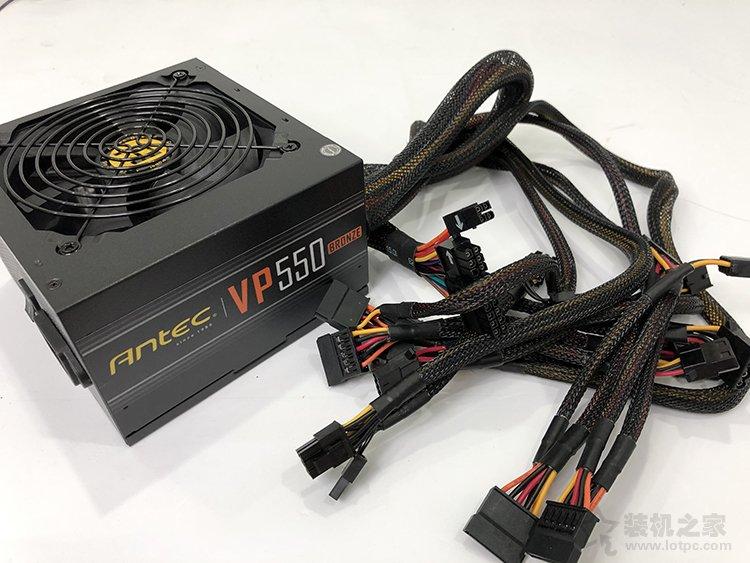

1、我使用的这款电源是安钛克VP550铜，直出式线材电源，如下图所示。

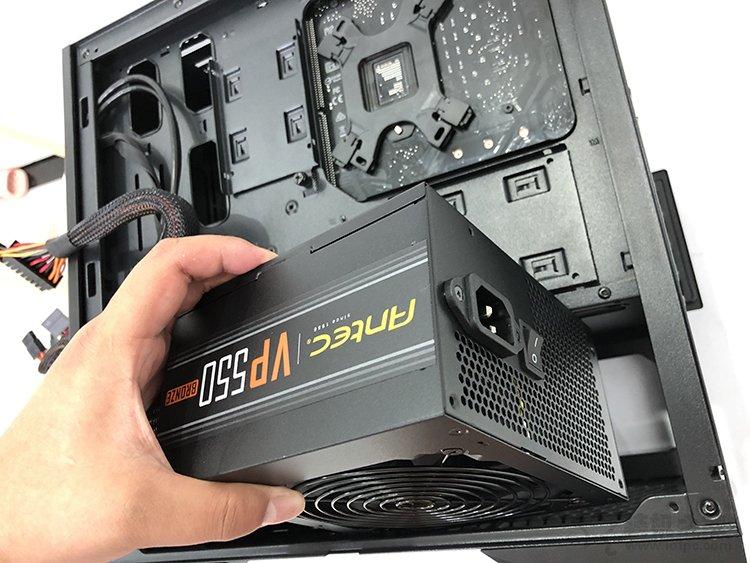

2、我们将电源放入机箱的电源仓位中。由于这款机箱是下置电源设计，所以需要安装在机箱右侧板下方的电源仓位中，切记电源的风扇是往下的，如下图所示。如果是您的机箱是上置电源设计，那么电源仓位在左侧板机箱内部的上方位置。

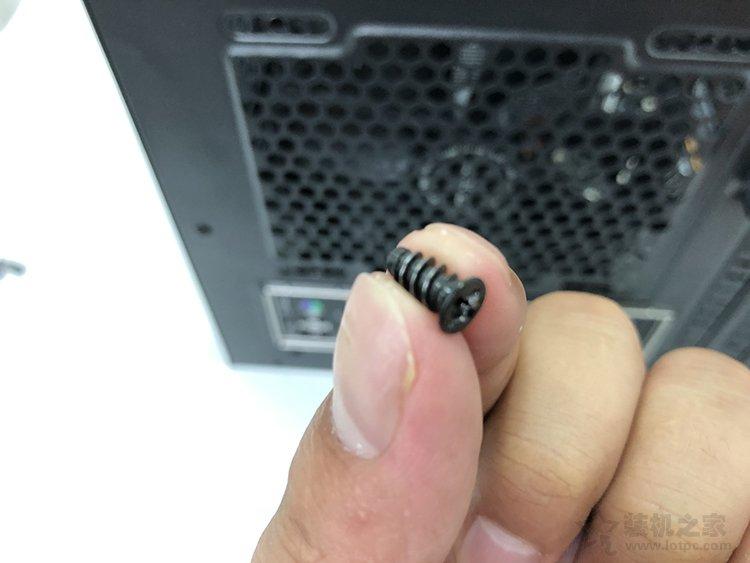

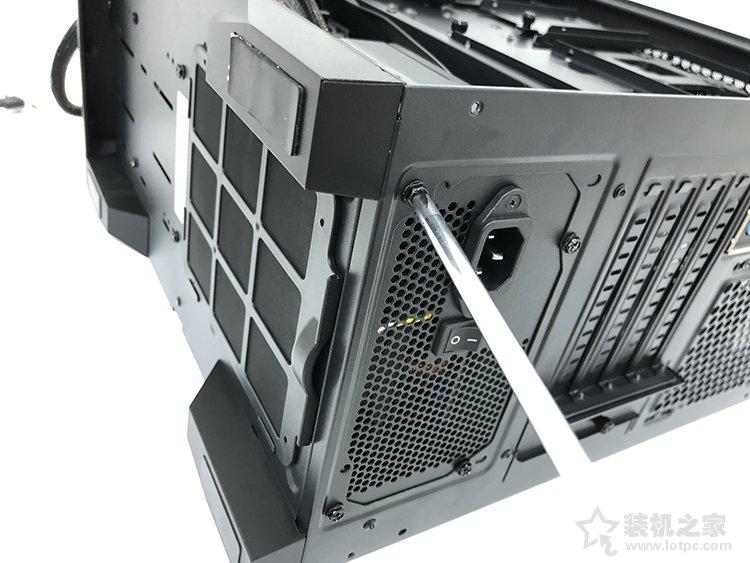

3、找到机箱附送的螺丝，找到最大的螺丝，就是电源螺丝，将四颗螺丝全部拧紧，这样电源就安装成功了，图示如下。
步骤八：电脑组装教程之安装机械硬盘（与SATA固态硬盘接线相同）

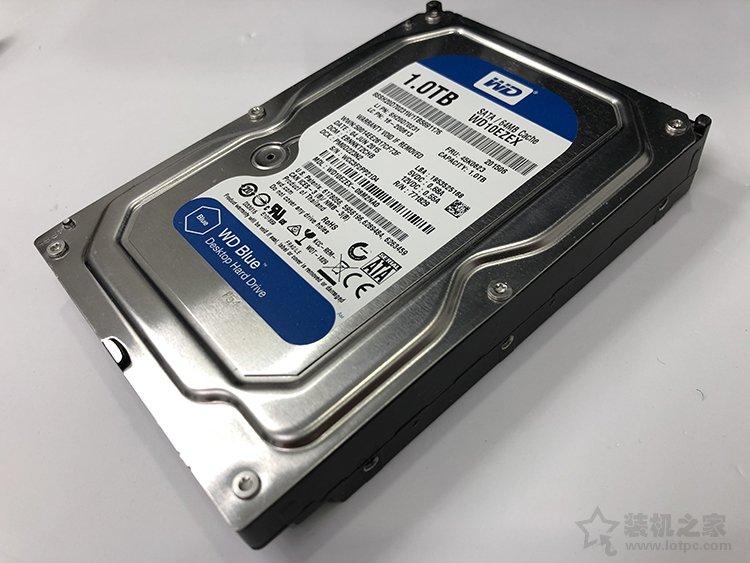

1、下面装机之家晓龙来教大家安装机械硬盘，如果你的固态硬盘是SATA接口的，那么和机械硬盘是相同接口，所以接线方法也是相同的，不要再问我SATA接口的固态硬盘怎么接，请参考机械硬盘的接法。如下图就是机械硬盘，来看看具体如何安装。

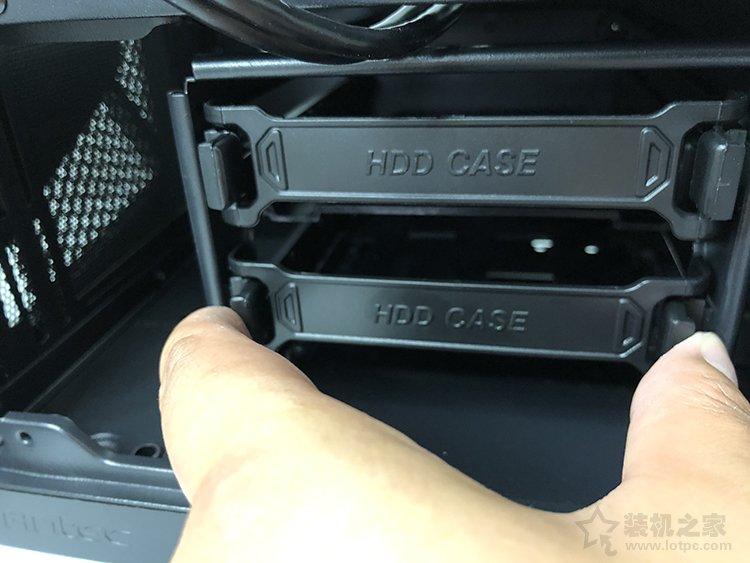

2、我这款机箱硬盘位采用了抽拉式设计，支架两边卡扣向内一摁就可以取出来了，如下图所示。注：由于机箱不同，寻找自己机箱的机械硬盘位置和SATA接口的固态硬盘位置。

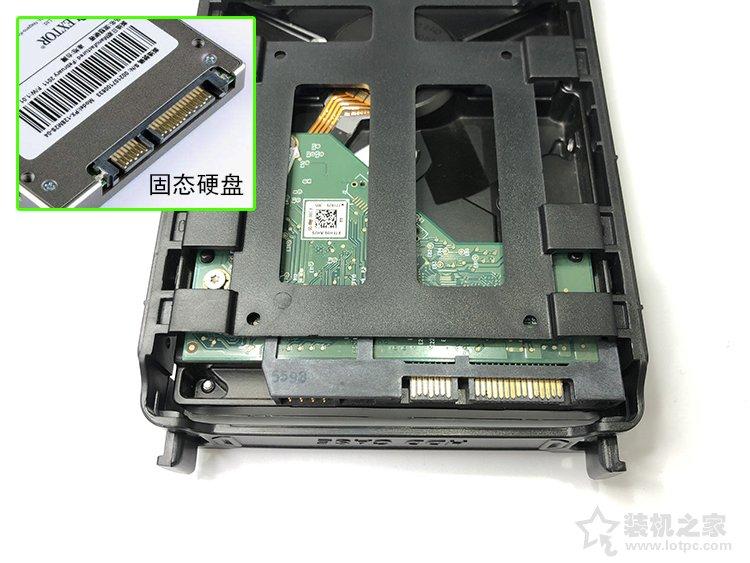

3、硬盘支架安装起来还是十分方便的，免螺丝的，安装如下，有些机箱设计不同，需要拧螺丝固定。注：再次声明：机械硬盘是SATA3.0接口的，而SATA固态硬盘也是SATA3.0接口的，所以接线方法一样。

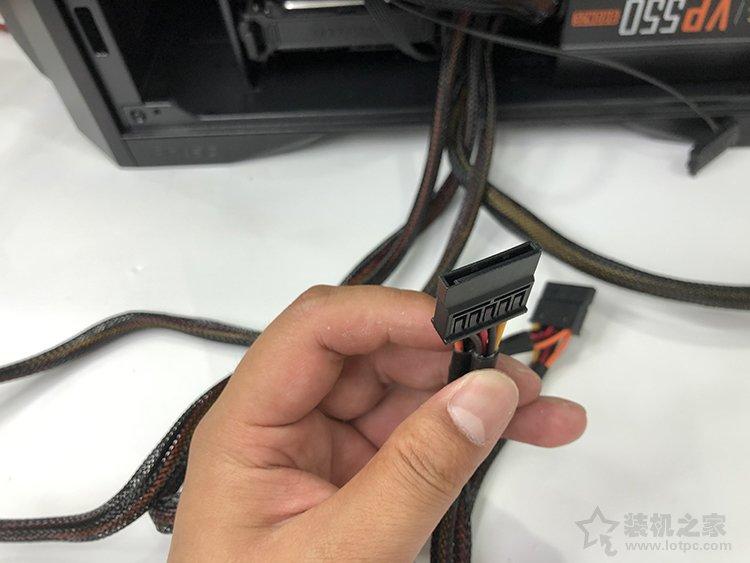

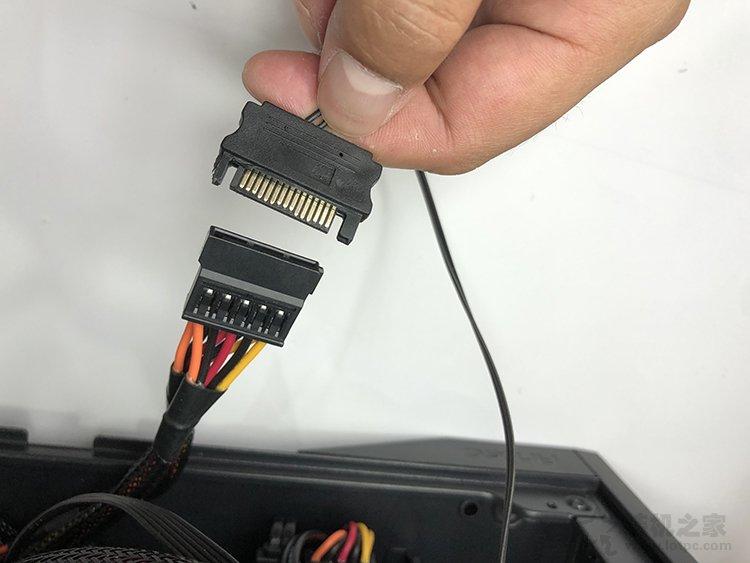

4、找到电源上的SATA供电接口（L型），如下。

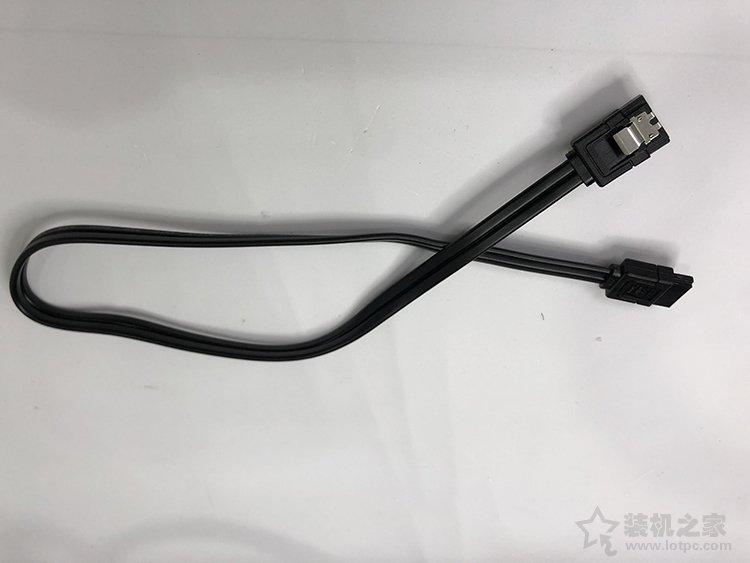

5、还有主板中附送的SATA数据线。

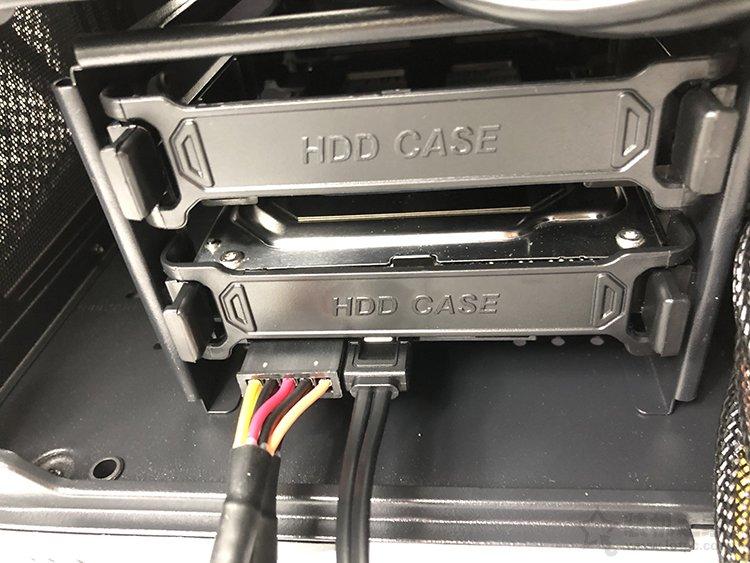

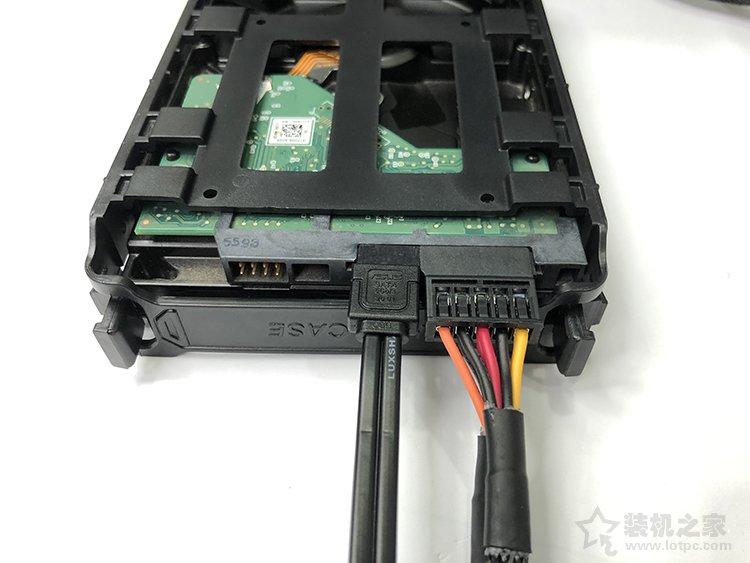

6、将“SATA数据线”和“SATA供电接口”分别插到机械硬盘对应的插口上，有防呆设计，不用担心插错，安装成功如下图所示。
7、将已经安装支架的机械硬盘推回至硬盘仓位中，如下图所示。

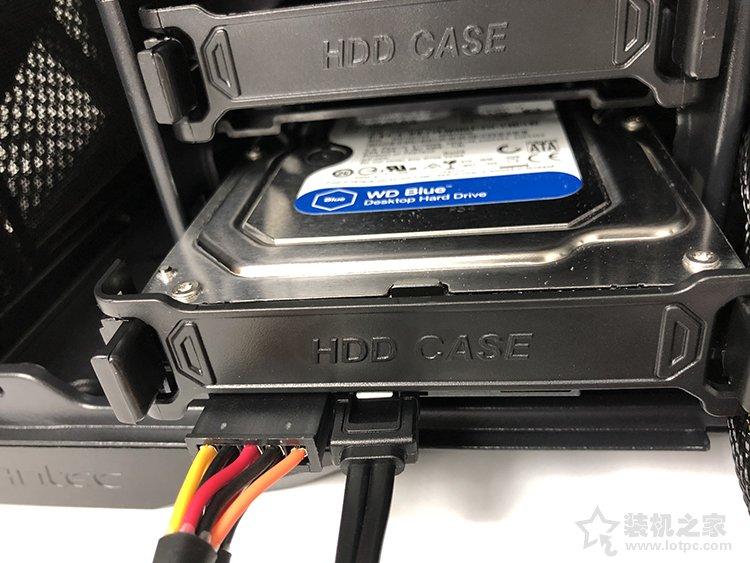

8、如下图所示，已经完全推到硬盘仓位中了。

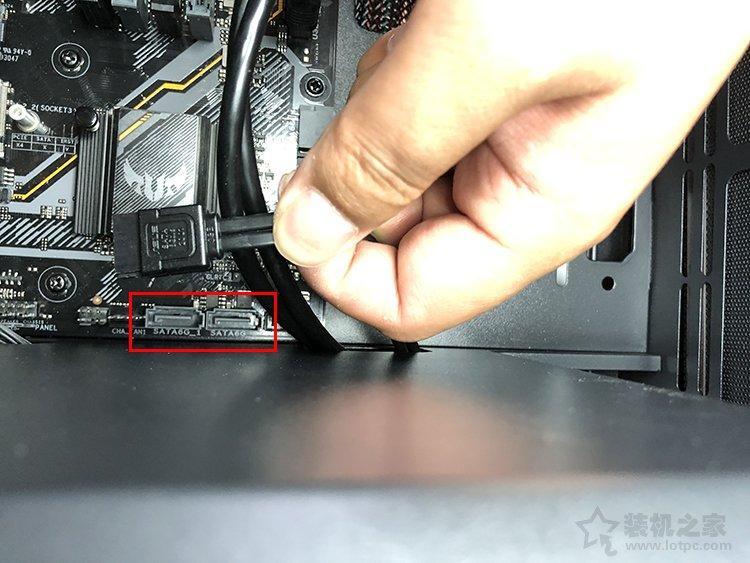

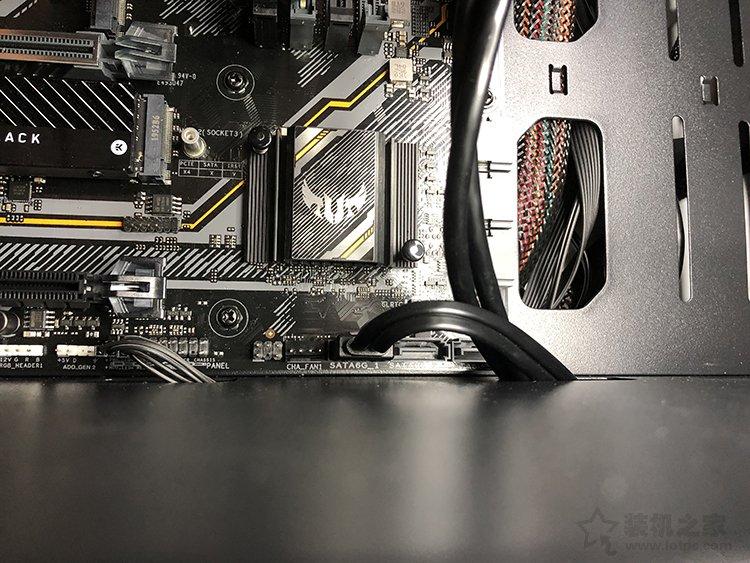

9、将机械硬盘连接的SATA数据线接口另一头的插到主板上的SATA插座上，例如SATA6G_1。
10、已经成功将SATA数据线插入主板的SATA插座上了，SATA接口的硬盘安装成功。
主板上那么多SATA插座，到底接到哪个上面？
一般，SATA插座都是按序号排的，例如SATA6G_1、SATA6G_2、SATA6G_3、SATA6G_4等，理论上安装到哪个上都可以，但是SATA接口位置不同存在优先级问题，数字越小，优先级越高。举个例子，你有一个SATA固态硬盘和一个SATA机械硬盘，那么SATA固态硬盘优先级无疑要高于SATA机械硬盘，这样的话，电脑开机默认硬盘是SATA固态硬盘，而不是机械硬盘。如果机械硬盘优先级高于固态硬盘的话，那么开机默认硬盘就是机械硬盘，那么操作系统都是存放在固态硬盘，会导致无法正常进入操作系统了。当然，我们可以在主板BIOS中设置启动顺序，可以解决这个问题，那你不觉得麻烦吗？
步骤九：电脑组装教程之机箱跳线与主板的接法

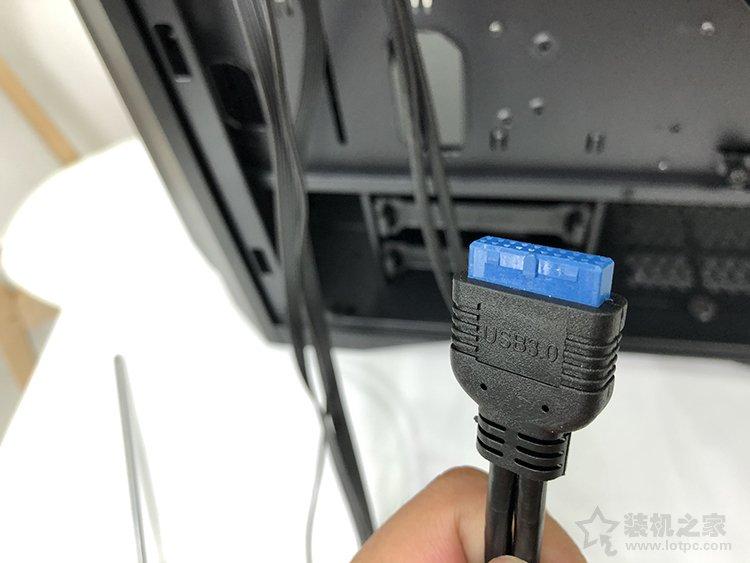

1、如果机箱前置支持USB3.0，那么我们需要找到机箱上的USB3.0线，如下图所示。

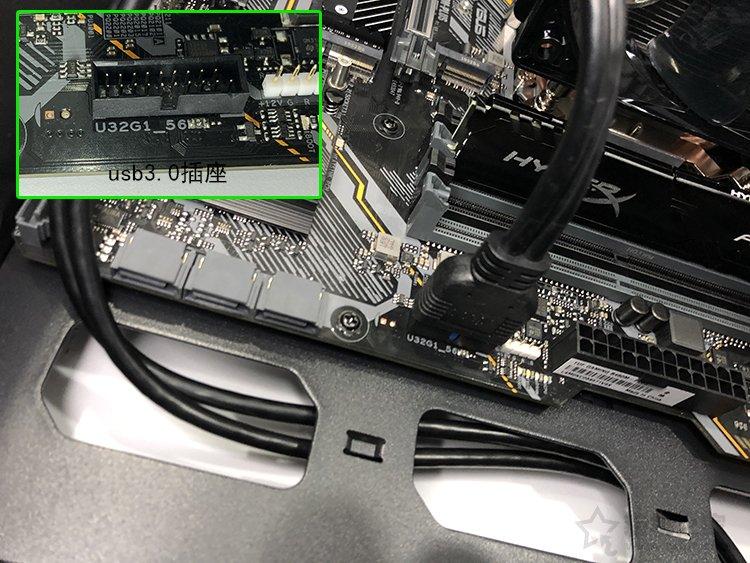

2、找到主板上的USB3.0插座，直接插上就可以了，如下图所示。USB3.0也是有防呆设计的，反了无法插入。

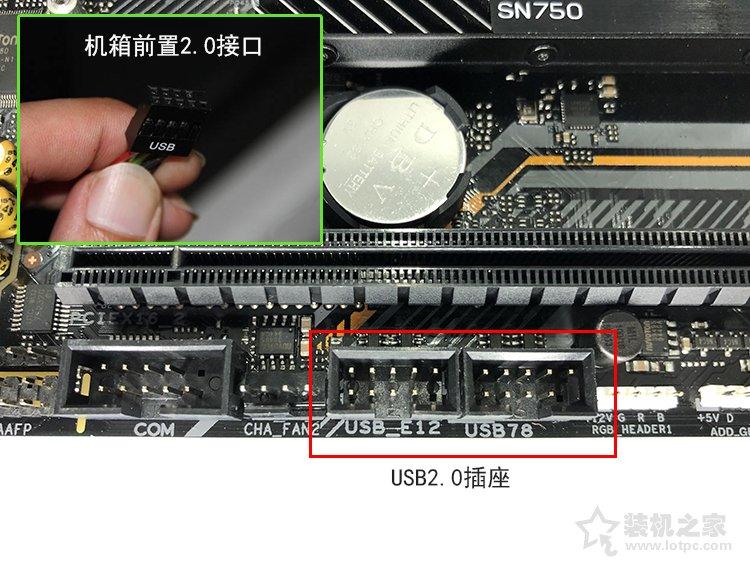

3、由于我这款机箱前置面板上仅支持USB 3.0接口，但是为了防止大家遇到USB2.0接口不知道该如何插，特地做了一个图解，将机箱前置USB2.0接口插入主板上标注USB的插座上即可。

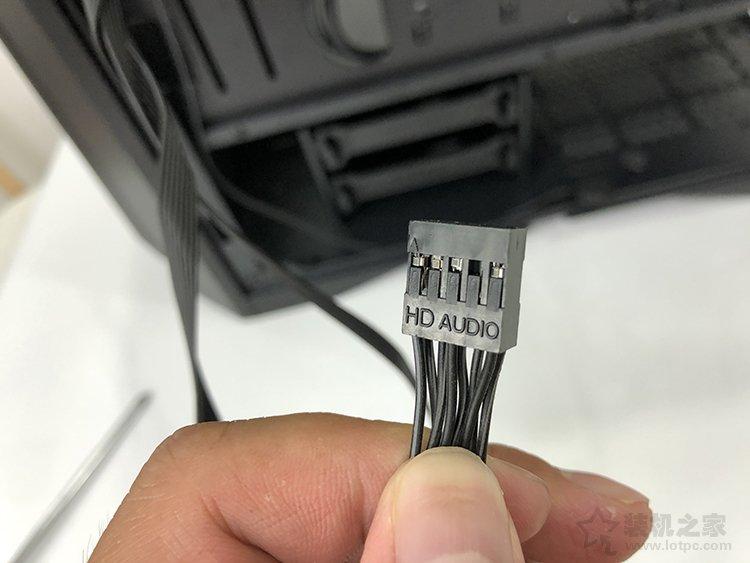

4、一般标注类似“HD_AUDIO”的接口就是机箱前置音频接口，与USB2.0看起来有点类似，但是两者防呆设计不同，不能互接。

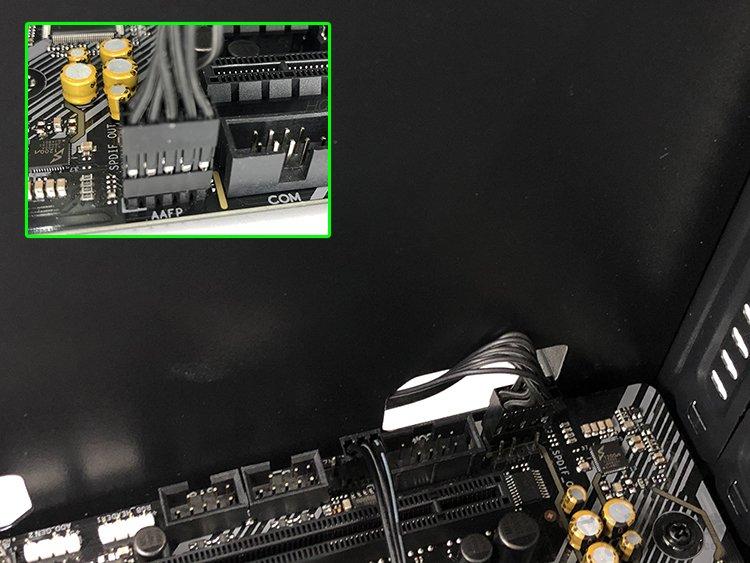

5、找到主板上标注AAFP、AUDIO等字眼，就是前置音频插座，插上去之后，你机箱前面面板的音频接口才可以使用。

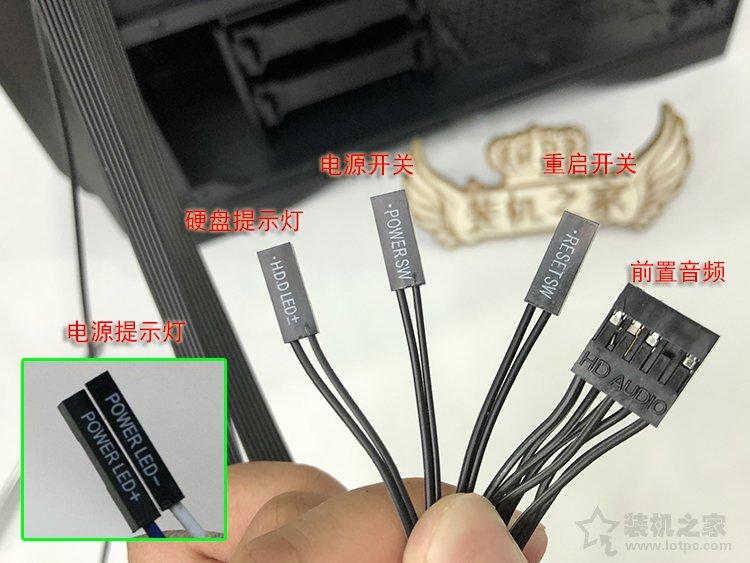

6、对于小白觉得最难的跳线部分，分别是POWER SW、RESET SW、POWER LED、HDD LED的主板跳线，我们先来了解一下这些跳线分别是什么意思吧。
POWER SW：机箱开关机按键；
RESET SW：机箱重启按键；
Power LED：电源指示灯；
HDD LED：硬盘指示灯；
注：由于我这款机箱没有POWER_LED接口（电源提示灯），不过大多数的机箱都是有POWER_LED接口，所以我在图片中增加了一个。
7、其实在主板上已经有标注这些跳线的接法了，按照主板上提示逐个插入即可。

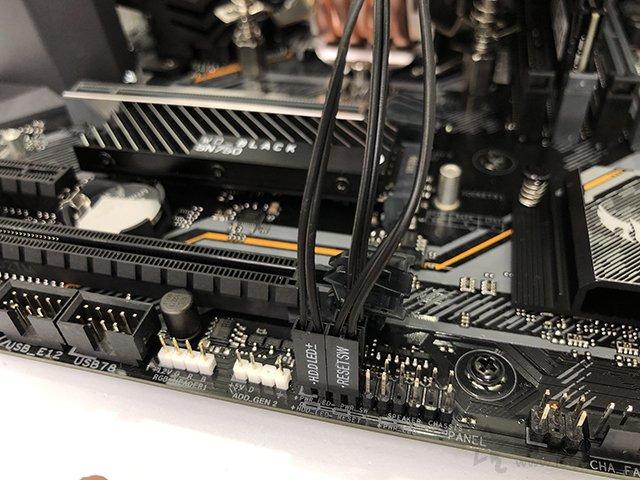

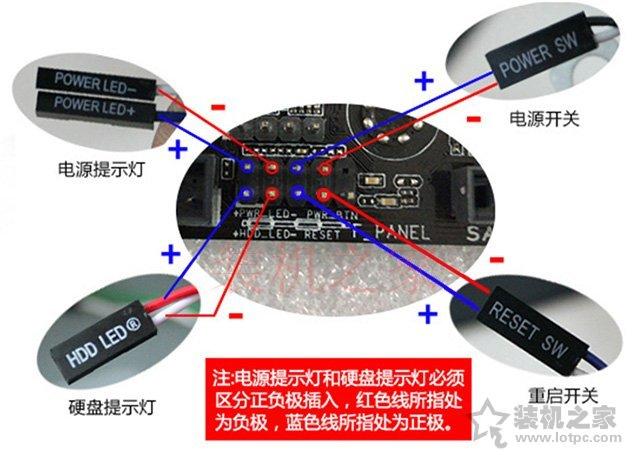

8、为了方便大家更好的理解，制作了一张POWER SW、RESET SW、POWER LED、HDD LED的主板跳线安装示意图，找到主板跳线位置，我们分别对应插入即可，主板跳线接法图解如下图所示。
注：电源指示灯（Power LED）和硬盘指示灯（HDD LED）必须区别正负极，电源开关（POWER SW）和重启键（RESET SW）可以不用区分正负极的，需要注意一下，如上图所示，蓝色线所指处为正极，而红色线所指处为负极。

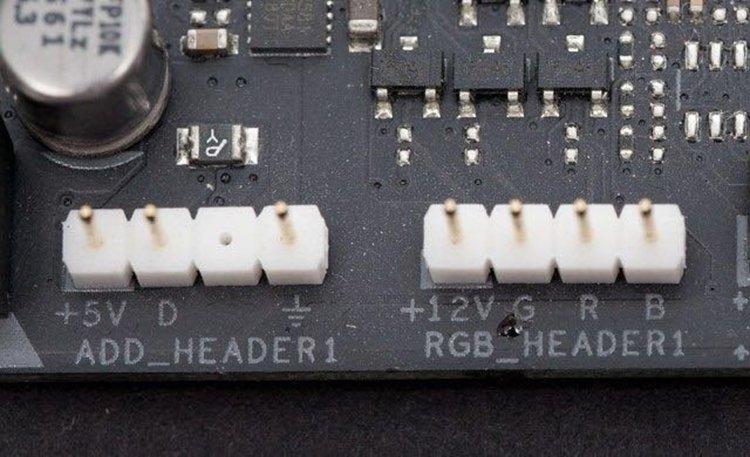

9、灯效插针
主板上的灯效接口，3针的接口为5V的供电，不能正反双插，3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，而4针的接口为12V供电，4针带来的光效是让LED灯都显示相同的光效，不支持正反双插，4针RGB灯针要注意正负极。两者不能相互通用，每个插针上会有电压标识，大家可以根据自己的风扇实际规格来选择，如果出现风扇过多的情况，可以使用集线器来进行连接。
步骤十：电脑组装教程之电源为主板和CPU提供供电

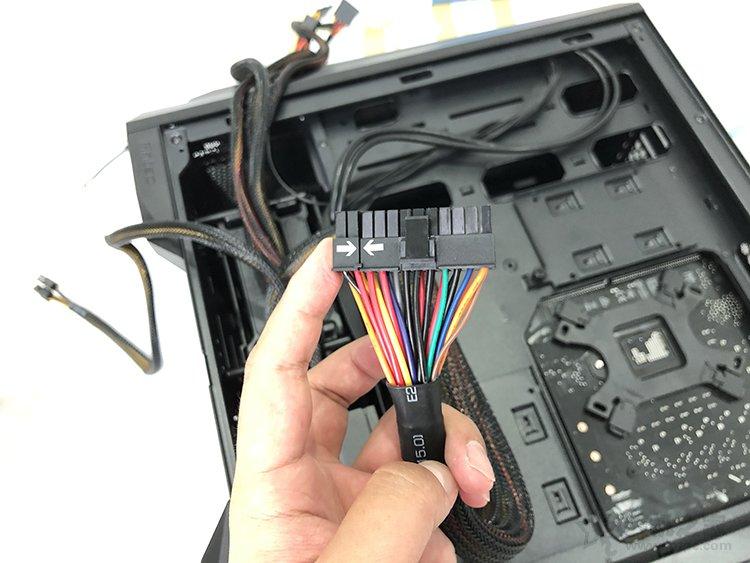

1、找到电源上的24pin供电接口，如下图所示。

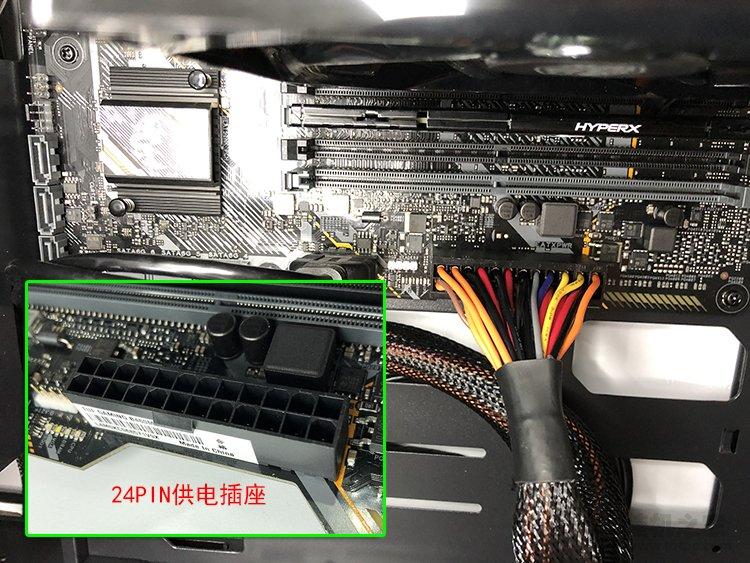

2、找到主板上的24PIN供电插座，插入电源上的24pin供电接口，如下图所示。
3、再找到电源上CPU供电接口，如下图所示，电源提供了8PIN的CPU供电接口。

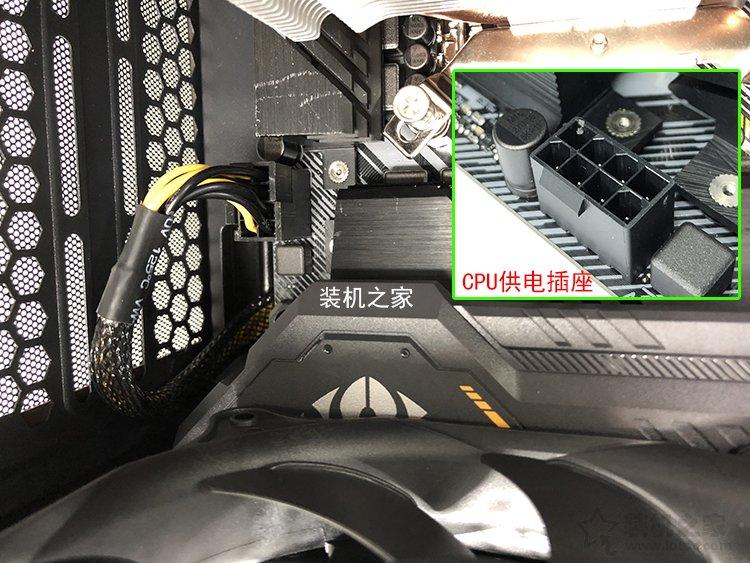

4、这款主板上也是8pin的CPU供电插座，直接插上。注：如果你的主板是入门级，只有4PIN，那么插上4PIN的CPU供电接口接口，另外多余的4PIN闲置即可。

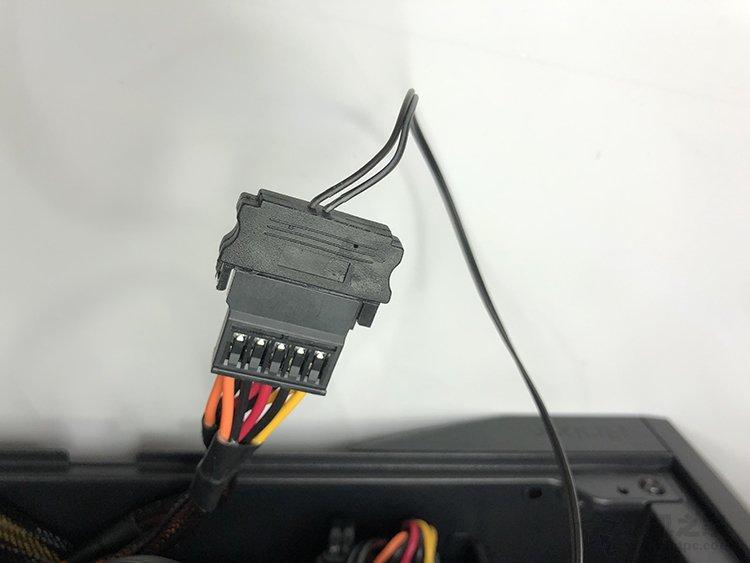

5、此外，我这款机箱上还有一个SATA供电接口需要供电，插入即可，这个应该是给机箱RBG灯带供电的。
注：对于没有独立显卡的电脑主机来说，已经可以了，但是对于有独立显卡的主机还需要安装独立显卡，（装机之家原创）如果独立显卡需要供电，还需要插上供电接口。
步骤十一：电脑组装教程之安装独立显卡

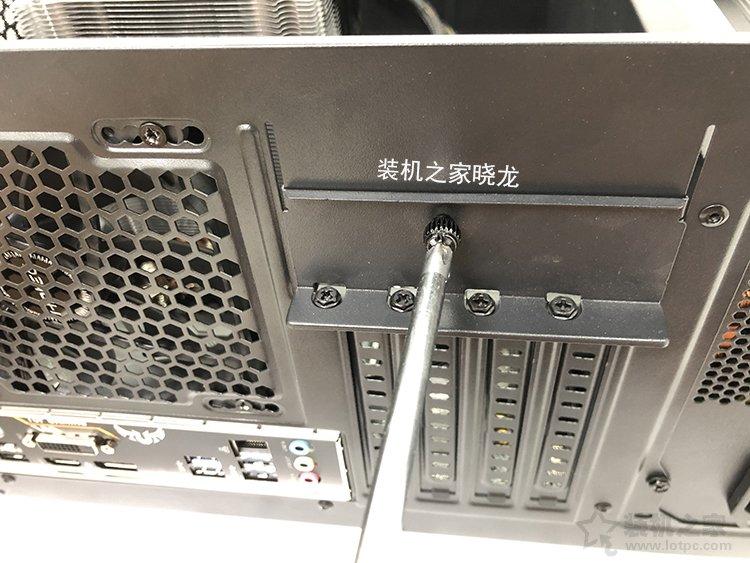

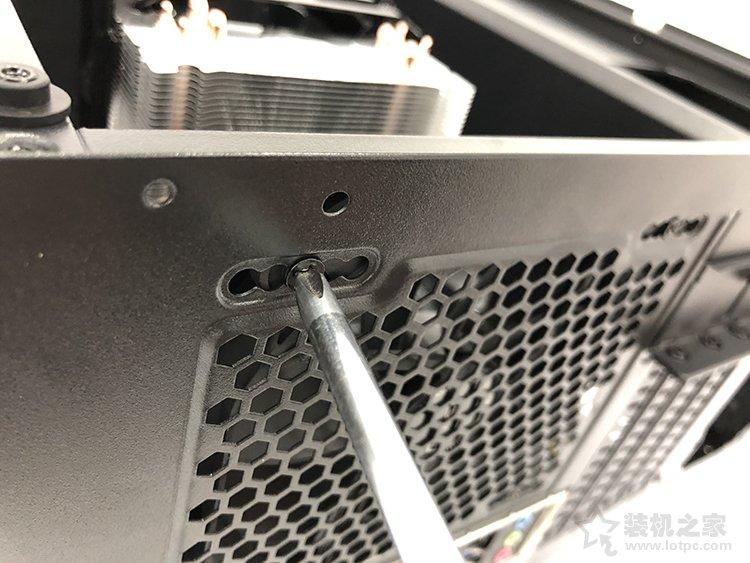

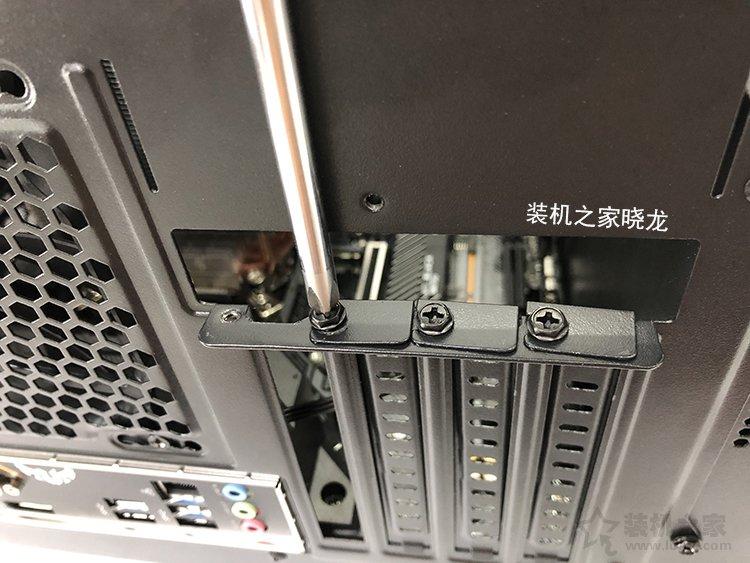

1、首先我们需要将独立显卡位置的扣具卸下来，每个机箱由于设计不同，所以拆卸的方法有所不同，大致方法是差不多的。如下图，我们将顶部的螺丝先拆下来。
2、根据自己显卡的插槽的位置，将显卡挡片卸下来，螺丝拧下来就可以将挡片拆卸。不过有些机箱挡片需要用手扳下来的，这点需要注意下，还是需要结合自己机箱实际情况来。

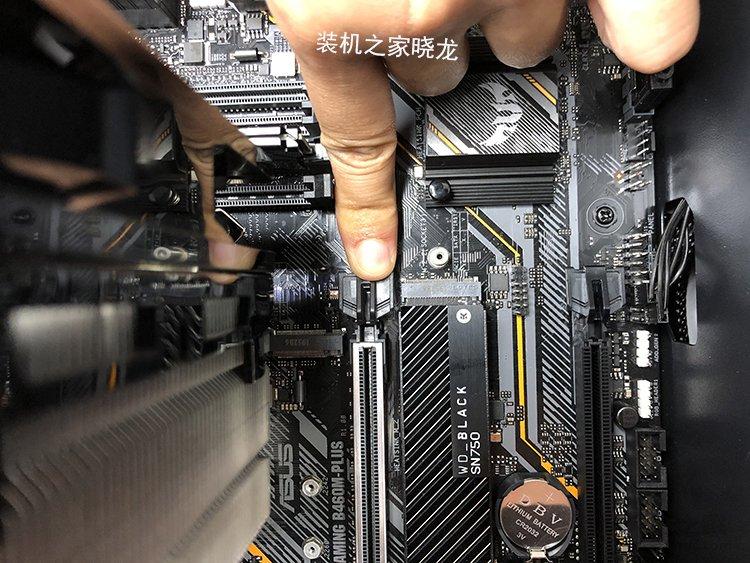

3、找到主板的PCI-E X16显卡插槽，将尾部卡扣摁下去打开，卡扣有些主板可能会有细微不同，方法大同小异。

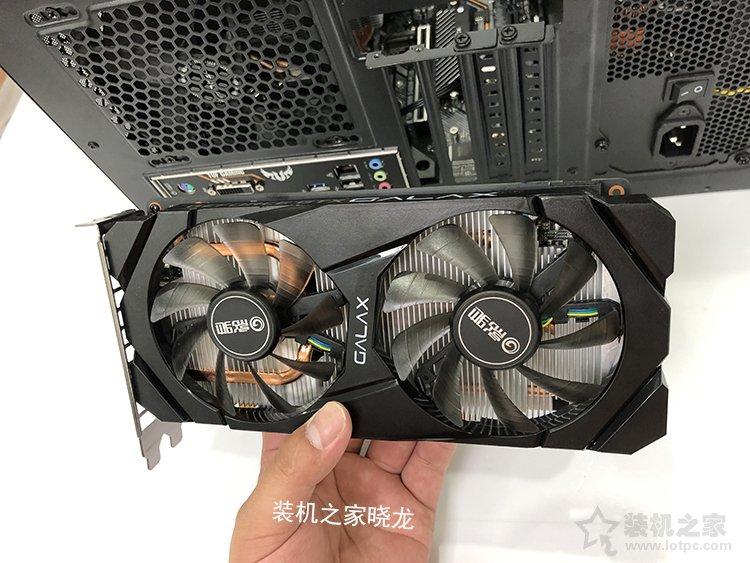

4、来吧！展示！您的独立显卡！
5、将独立显卡从主机内部对准插到PCI-E X16显卡插槽中，如下图所示。

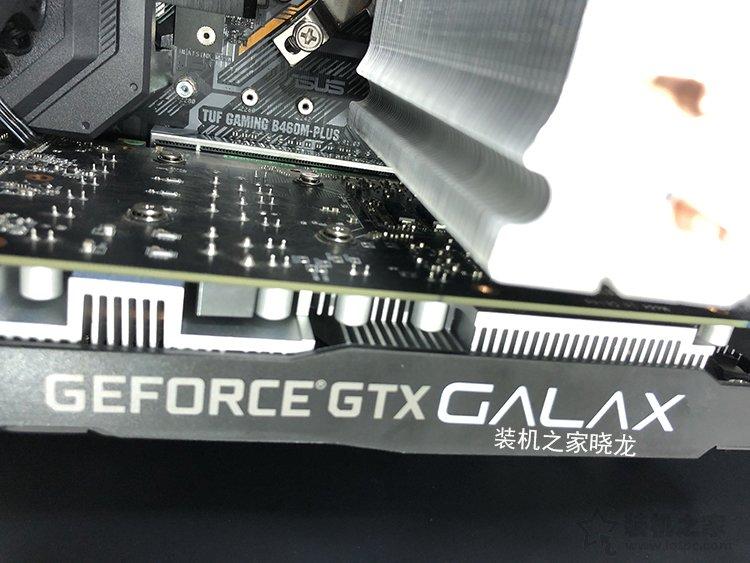

6、显卡的金手指部分完全在PCI-E X16显卡插槽中，说明安装成功。

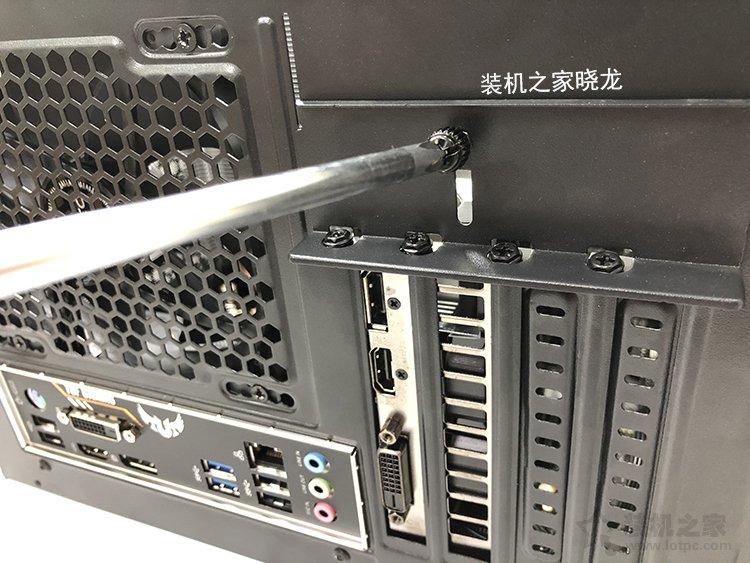

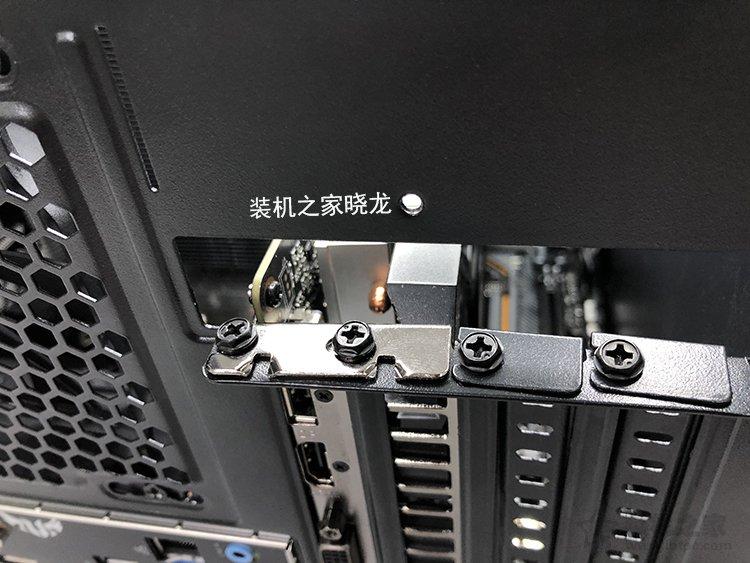

7、拧上螺丝，将独立显卡固定在机箱上。

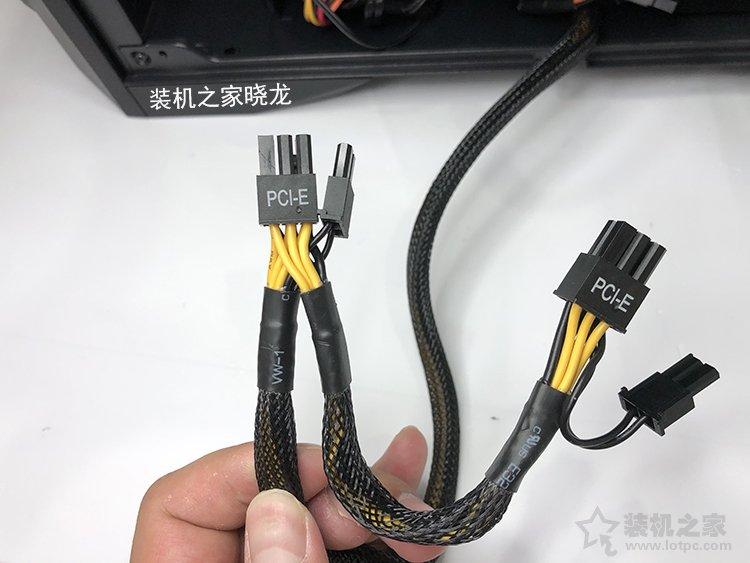

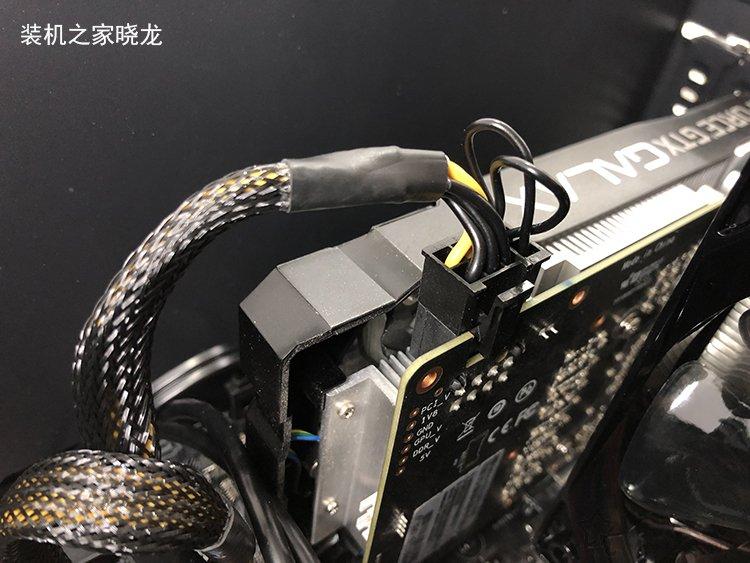

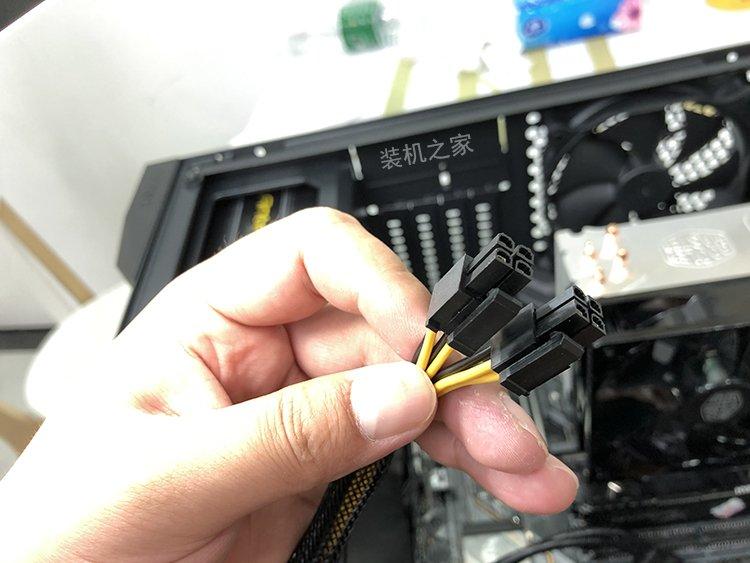

8、如果显卡需要外接供电，找到电源上连接的PCI-E显卡供电接口，如下图所示。

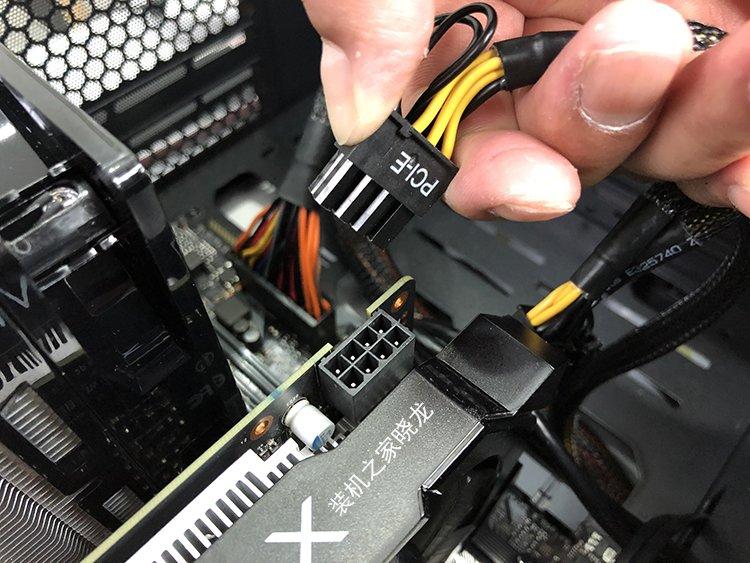

9、该电源支持了双8PIN显卡供电接口，不过可以按照你的独立显卡所需供电的实际情况进行拆分，例如6PIN、8PIN、6+8PIN等。如下图所示，我们选用的显卡采用了8PIN接口，我们插上8PIN接口即可，另外8PIN闲置不需要接。
10、独立显卡的供电线已经连接完成，显卡已经安装完成了。当然有些入门级显卡或者功耗较低的显卡是无需外接供电的，所以还是需要结合自己显卡实际情况而定。

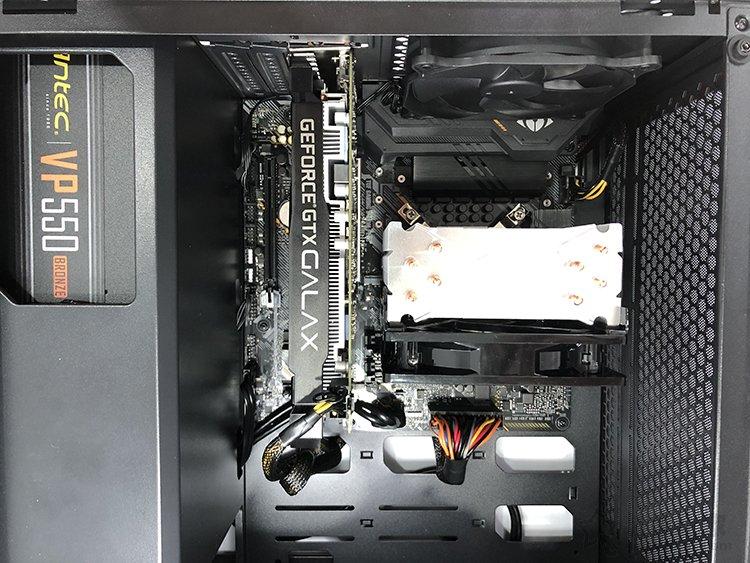

来吧！展示走线才艺！先来看下机箱内部走线。

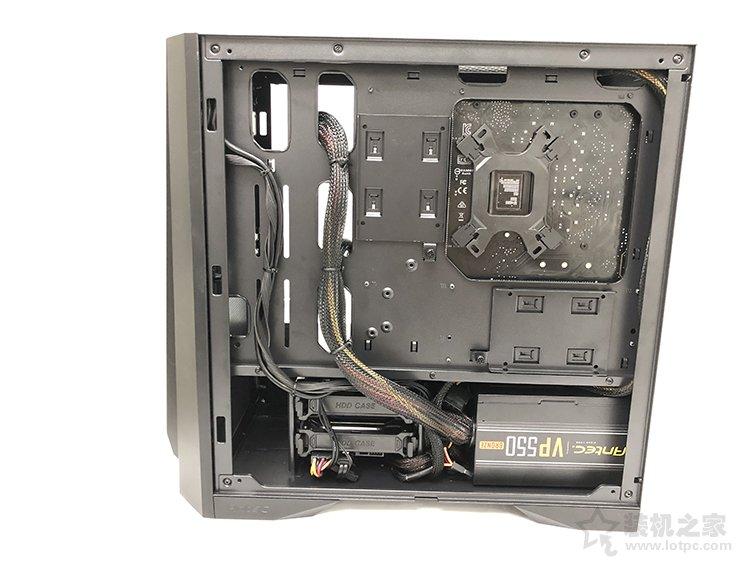

背线展示，右下图所示。注：由于24PIN线有点长了，所以走了上一个孔位，（装机之家原创）大家根据自己机箱和电源线材长短进行调整走线，让其更美观。不过其实机箱背面走线也没有必要太纠结，哪怕线乱点也没事，背面侧板一盖就看不见了。

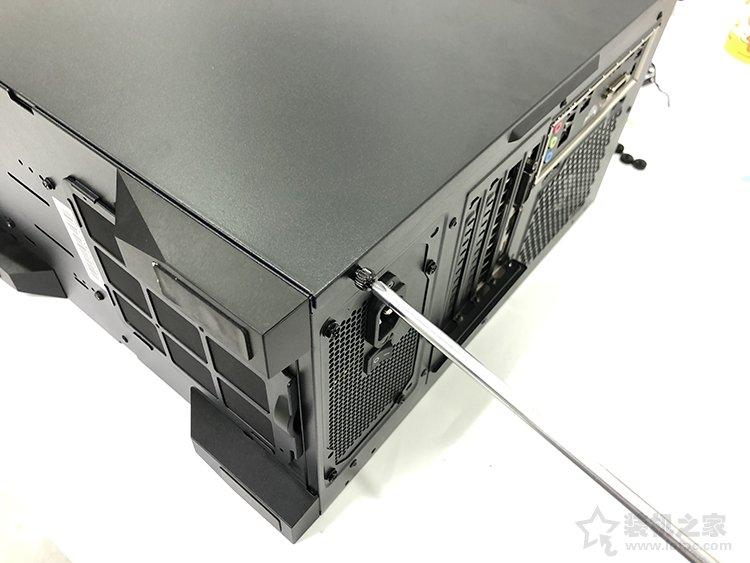

将机箱固定右侧板两颗螺丝拧上去。

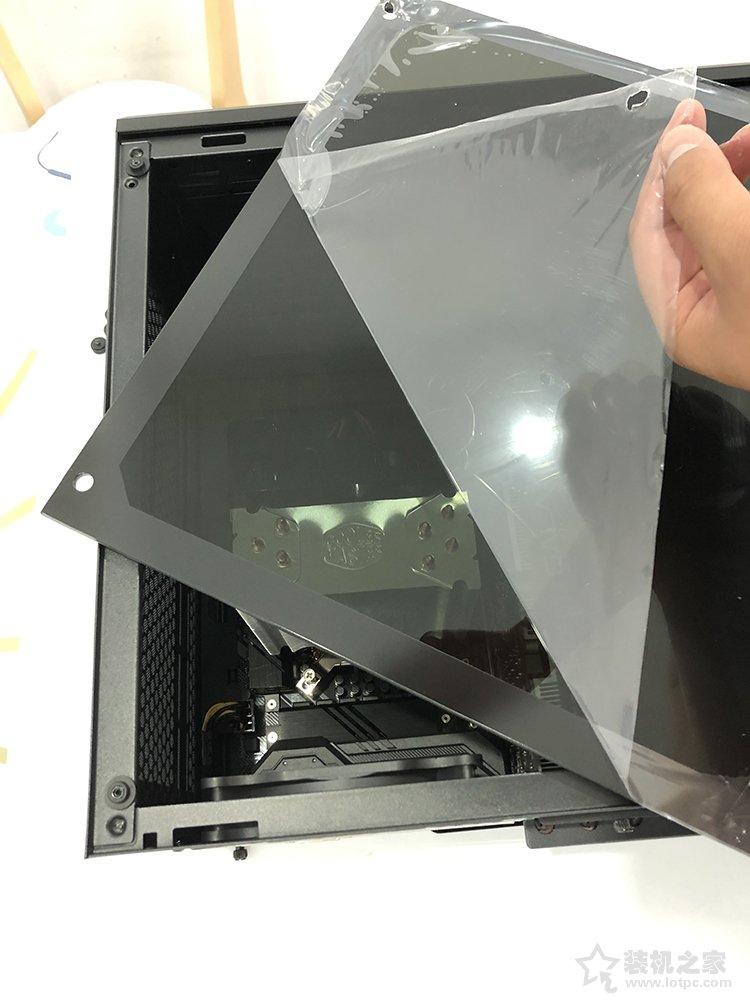

机箱左侧板由于是侧透玻璃材质，所以出厂有一层保护膜，建议揭开保护膜。
将固定左侧板的螺丝拧上，顺利完工。

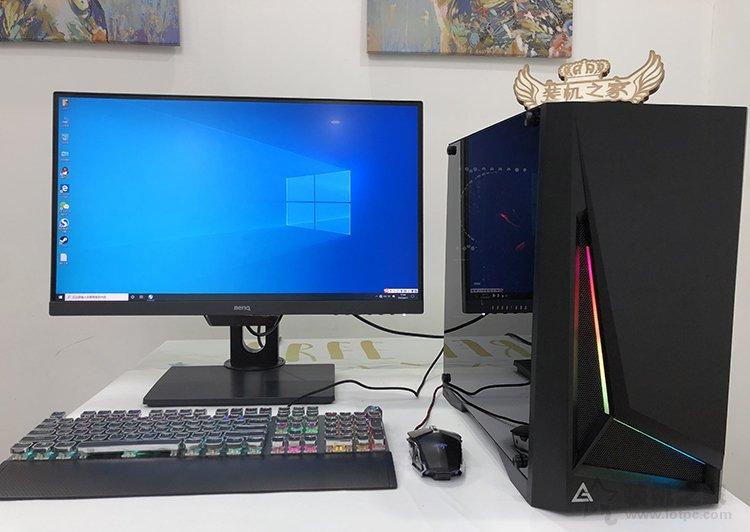

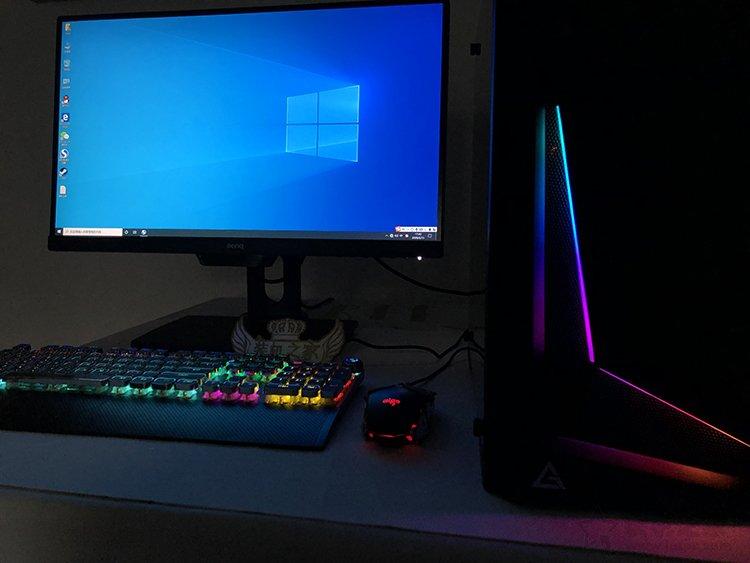

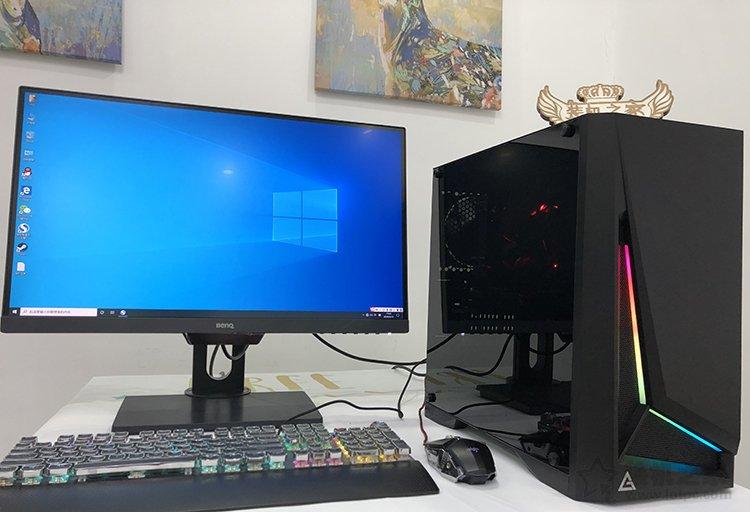

最终装机效果图。
电脑开机之后，就可以安装操作系统了。
电脑开机无法显示？这是新手最常见的两大问题。

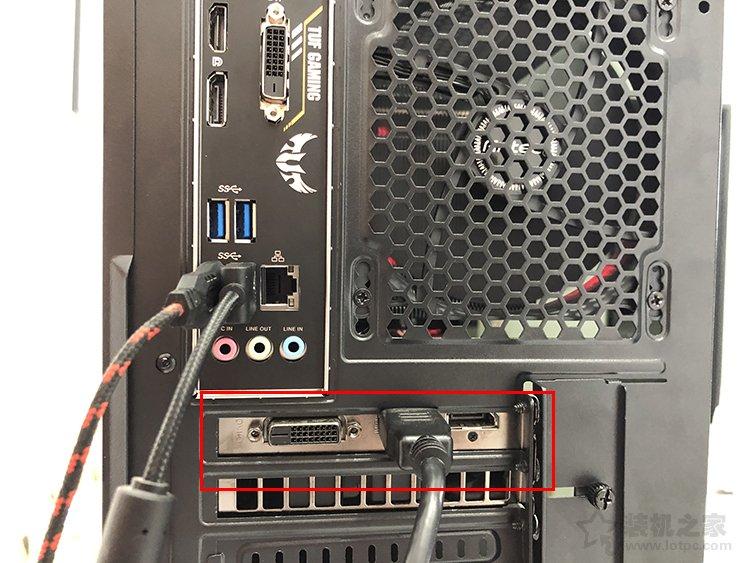

1、有独立显卡的情况下，插到独立显卡，如下图所示。

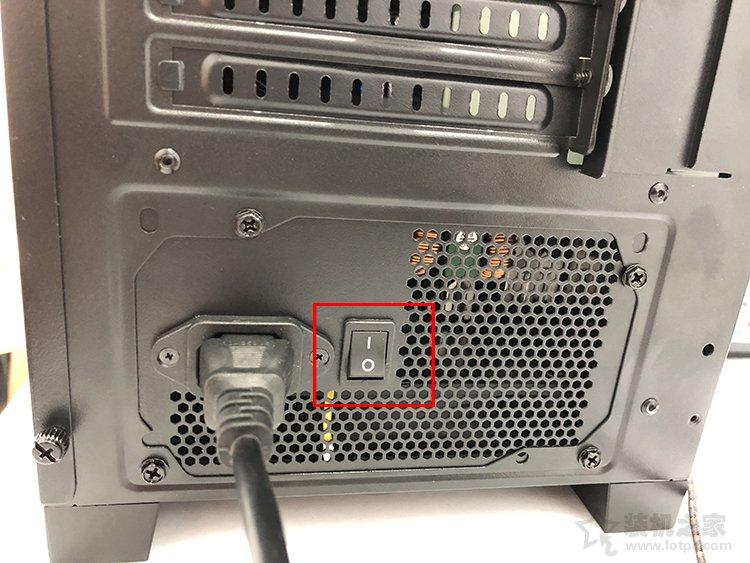

2、电源上可能有独立开关，没有将开关打开。
以上就是装机之家晓龙分享的diy电脑组装教程图解详细步骤+装机心得，编写这套装机教程虽然花费了许久时间，但是能够帮助更多的用户，也算是十分欣慰了。大家在装机的过程中，一定要慢、轻、稳，千万不要大力出奇迹，毕竟硬件在自己装机的过程中人为损坏是无法享受质保的，切记。其实组装一台电脑并不困难，最难的地方也就是跳线部分了，其实跟着以上详细的装机图解教程一步一步操作，完成电脑组装肯定问题不大。
