6类千兆水晶头正确顺序图(6类线接法图解)

网线是平时容易受忽视的一个东西,如果网线出问题了,会上网慢,打不开网站,甚至根本连不上网,而一根好的网线,不仅保证你网络畅通不会有掉线的情况,而且不容易受老化的影响,下面就教大家如何做网络水晶头,大家参考下!

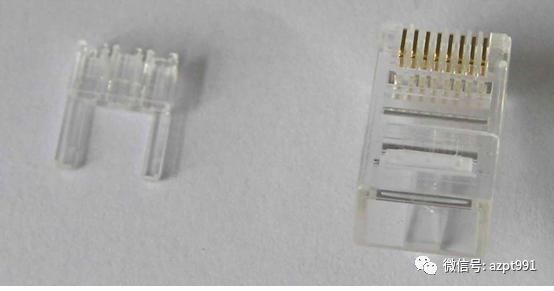

六类水晶头的简介六类水晶头不同于传统的超五类水晶头,它由两部分组成:内部的分线件和外壳

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

六类水晶头的接线方法

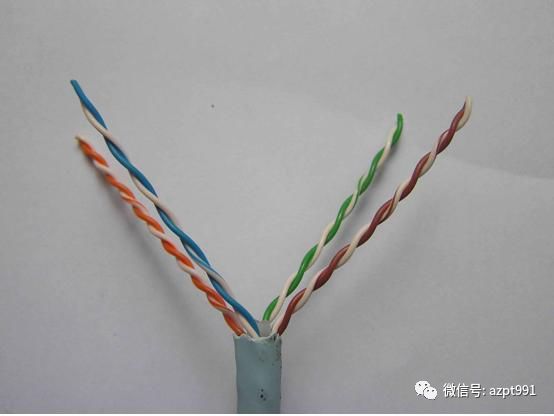

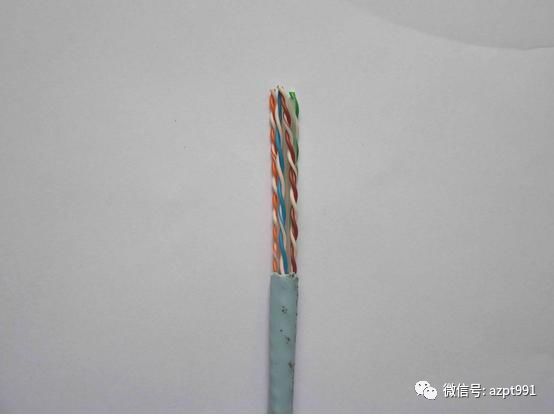

a、 将六类UTP电缆套管自端头剥

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

b、 将六类UTP电缆中间的十字骨架剪掉

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

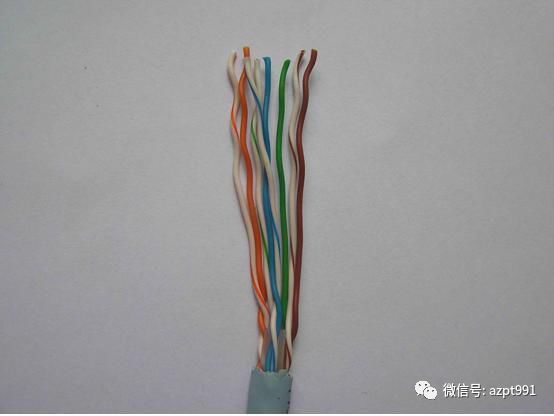

c、将线缆解纽,由于解纽直接影响到性能,所以应注意解纽的长度不能太长,并将解纽后的导线理直,将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)或568A(白绿、绿、白橙、蓝、白蓝、橙、白棕、棕)(从左向右排)的顺序理齐。

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

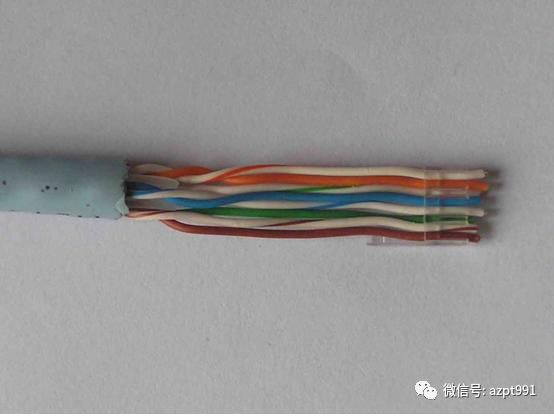

d、导线经修整后(导线端面应平整,避免毛刺影响性能)按照图示要求穿入水晶头内部分线件上,注意穿入的线序

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

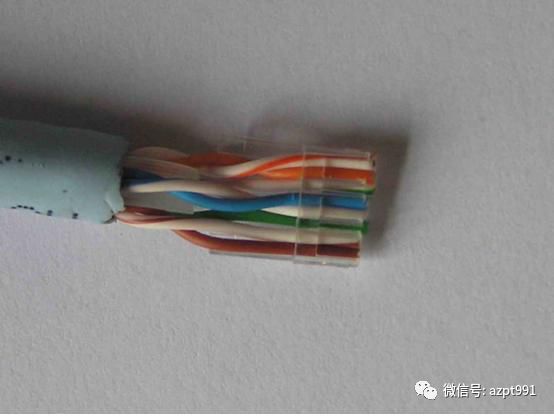

e、 水晶头内部分线件沿导线往下拉,直至到未解纽的部分,然后减去前端多余电缆

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

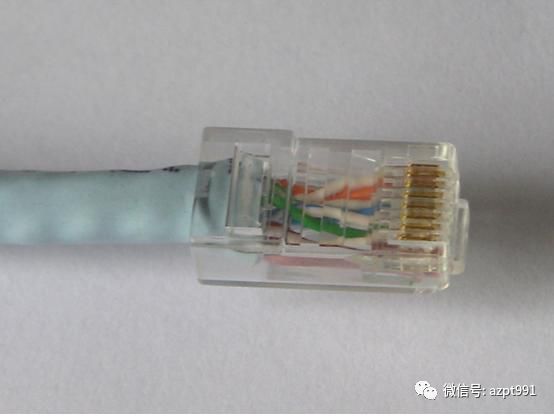

f、 将上一步做好的线缆插入水晶头外壳中,注意插入方向

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

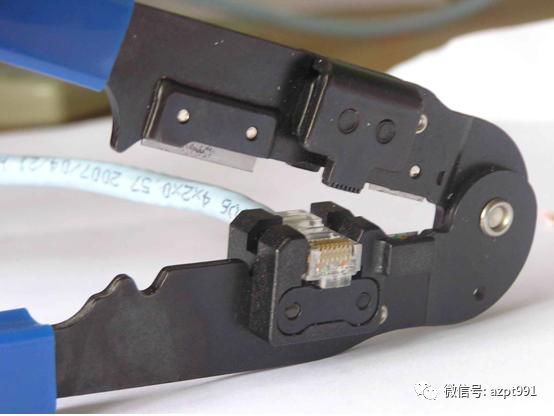

g、 将上面做好的水晶头放入压线工具用力压紧

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

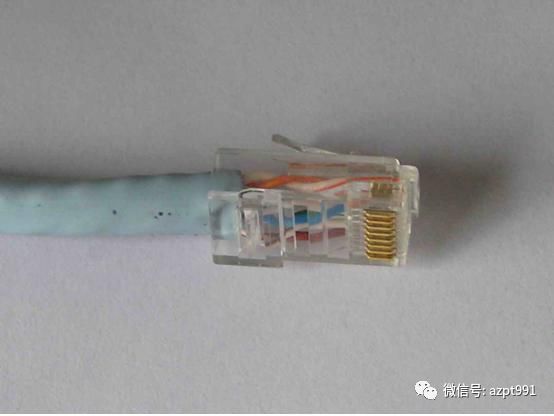

h、做好的成品跳线下图

6类线水晶头做法 六类网线水晶头接法 6类线接法图解

六类水晶头的注意事项

六类系统中不建议用户自己制作水晶头,因为工程施工现场的设备和施工人员的专业水平限制,所做出的跳线的电气性能稳定性没法保证,电气性能也同专业跳线厂家生产出的跳线有一定差距,所以应该注意如下几点要求,以便提高手工制作六类水晶头的成功率

1、 要注意尽量减少未穿入水晶头分线件的导线的解纽长度,不能将剥去外皮的导线全部解纽,否则跳线电气性能会变差。

2、 线缆穿线时要注意按标准安排好穿线次序,尽量减少线缆之间相互交叉

3、 穿好穿线件后减去多余线缆时要与穿线件的一端平齐,插入水晶头外壳后要一直插到外壳的最前端,否则会导致接触不可靠。

4、 压线的力量要控制好,力量大会导致簧片压入过深,影响与插座的接触可靠性,力量小会导致簧片与导线接触不可靠。线缆的外护套要有一部分在水晶头外壳内部,通过外壳固定外护套,避免线缆在水晶头内部移动,影响电气性能稳定性。
