2007cad删除重复线条命令(老师傅都用这命令)

CAD删除重复和/或不需要的对象来清理重叠的几何图形。

执行方式

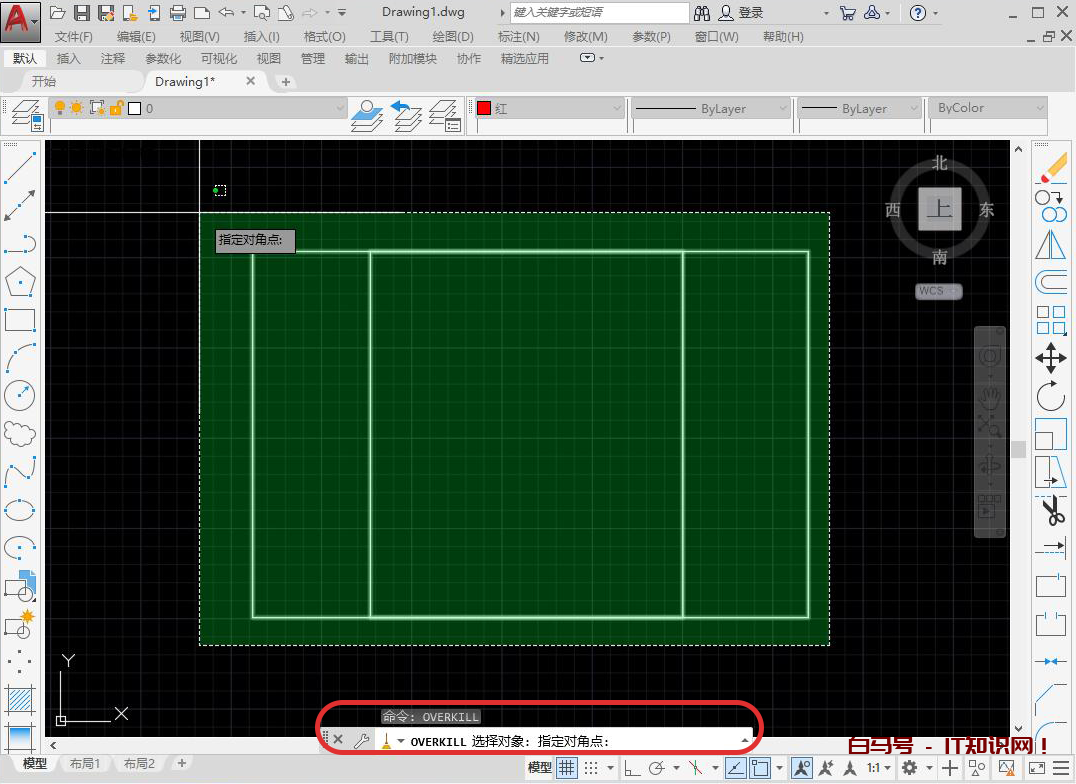

1.画出两个重叠的图案,输入删除重复命令“OVERKILL”(快捷键:OV),按下空格键。

删除重复命令

AUTOCAD——删除重复线段

2.根据提示,选择两个重叠的图案,再按下空格键。

选择对象

AUTOCAD——删除重复线段

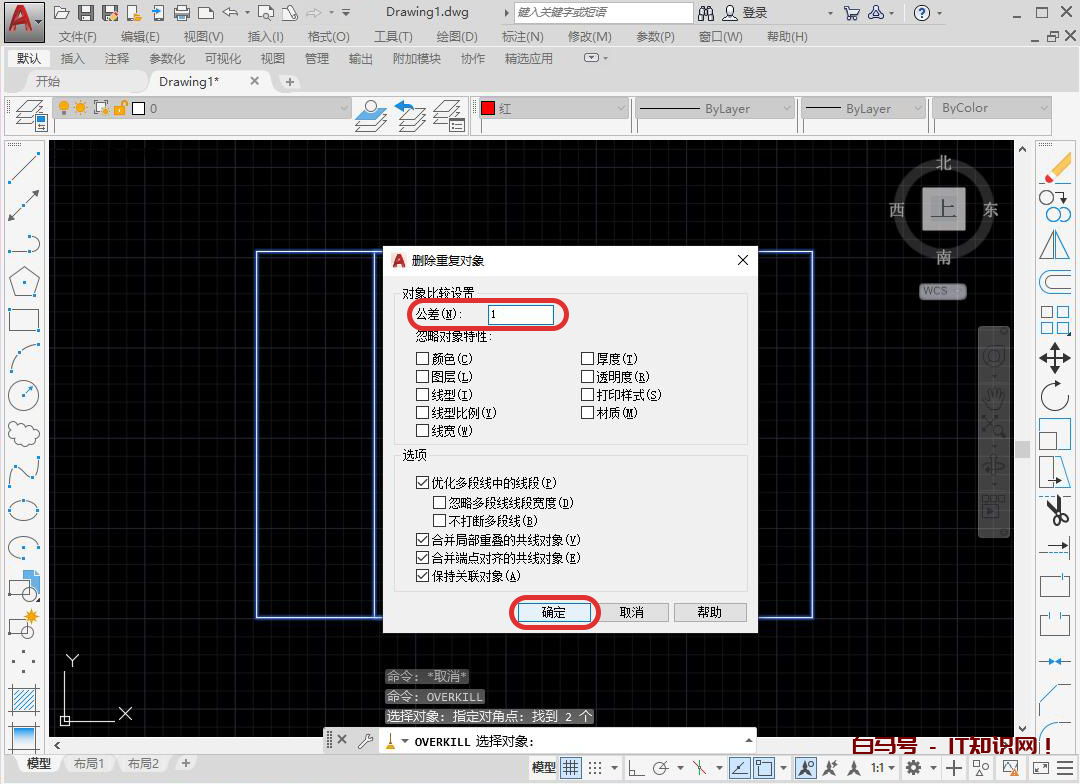

3.弹出的“删除重复对象”面板中,在“对象比较设置——公差(N)”方框内输入公差值“1”,然后点击确定。

删除重复对象面板

AUTOCAD——删除重复线段

4.两个图案重叠部分删除完成。

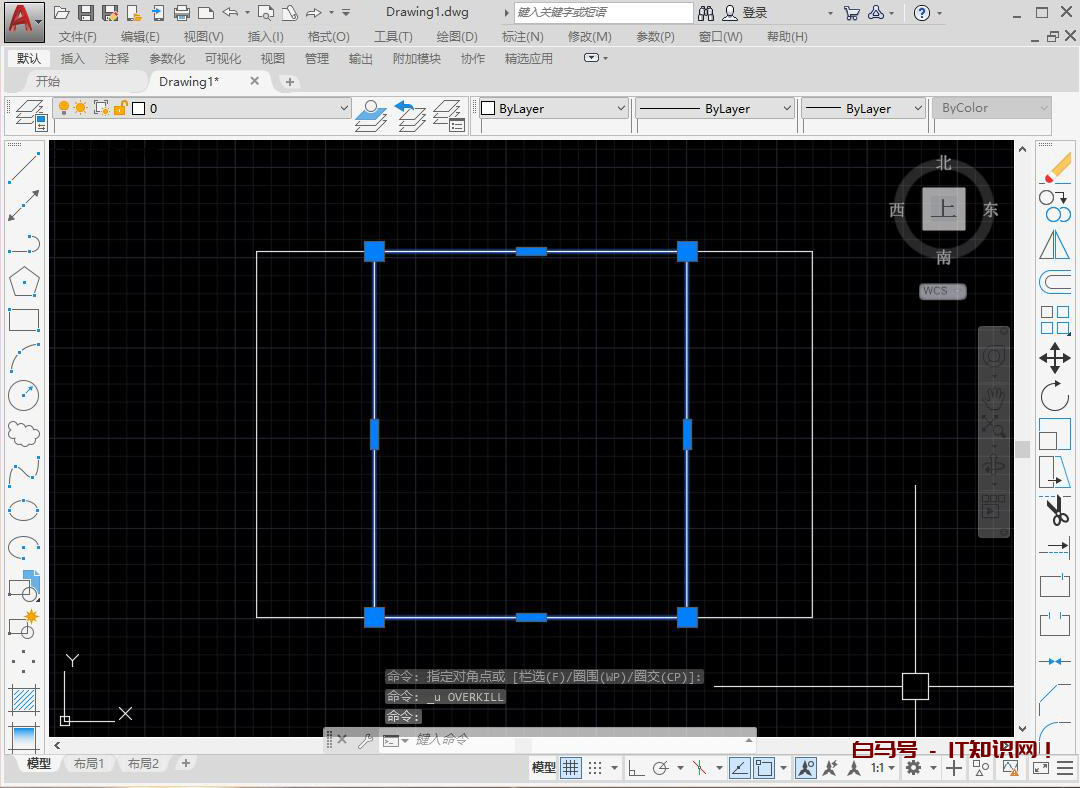

删除前

AUTOCAD——删除重复线段

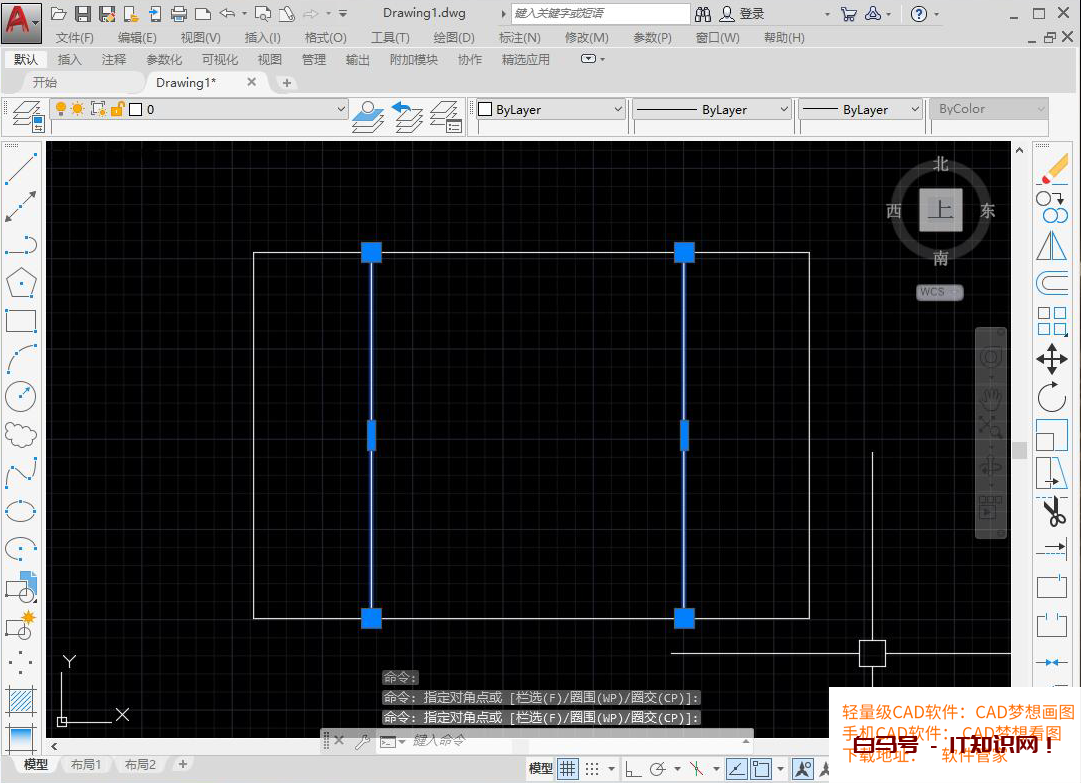

删除后

AUTOCAD——删除重复线段
